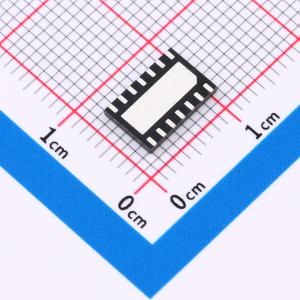

温馨提醒：图片仅供参考，商品以实物为准
RM77090DD
智能高端功率开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是 90mΩ 双通道智能高端电源开关，通过功率 MOSFET 自开启实现反电池保护，具有电流控制输入和带负载电流检测的诊断反馈。可连接各种负载，如感性负载、阻性负载、容性负载等。集成了多种保护功能，包括过载保护、电流限制、短路保护、过温保护、过压保护、输出负电压钳位、感性负载快速断电、静电放电 (ESD) 保护。
- 商品型号
- RM77090DD
- 商品编号
- C20606455
- 商品封装
- DFN-14(6x9)
- 包装方式
- 编带
- 商品毛重
- 0.2055克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 2 | |
| 输入控制逻辑 | 高电平有效 | |
| 工作电压 | 4.5V~42V |
| 属性 | 参数值 | |
|---|---|---|
| 最大连续电流 | 4A | |
| 导通电阻 | 75mΩ | |
| 功能特性 | 过温保护；过压保护；短路保护；过流保护；反向电压保护；欠压锁定 | |
| 工作温度 | -40℃~+150℃ |
商品概述
RM77090DD 是一款 90mΩ 双通道智能高边功率开关，通过功率 MOSFET 的自开启实现反向电池保护，具备电流控制输入和带负载电流检测的诊断反馈功能。它可以连接各种负载，例如感性负载、阻性负载、容性负载等。该器件集成了多种保护功能，包括过载保护、电流限制、短路保护、过温保护、过压保护、输出负压钳位、感性负载快速去磁以及静电放电 (ESD) 保护。
商品特性
- 双通道智能高边大电流功率开关
- 极低待机电流
- 反向极性低功耗
- 支持反向电流状态下的开启功能
- 过温保护
- 欠压保护
- 支持通过外部器件实现的过压保护
- 负载电流检测
- 负载通断检测
- 电池对地短路检测
- 电流检测比例反馈功能
- 静电放电 (ESD) 保护
- 绿色产品 (符合 RoHS 标准)
- 通过 AEC-Q100 认证
应用领域
- 适用于24V卡车与运输系统
- 各类阻性、感性与容性负载
- 替代机电继电器、保险丝和分立电路
