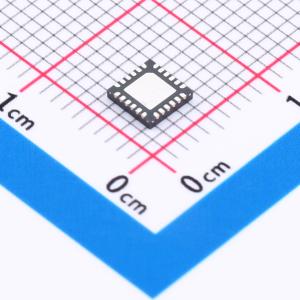

温馨提醒：图片仅供参考，商品以实物为准

IP2709_BF20WP

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: IP2709是一款集成多种协议、用于USB-A和TYPE-C双端口输出的快充协议IC。支持多种快充协议，包括USB TypeC DFP，PD2.0/PD3.0/PPS , HVDCPQC4+/QC4/QC3.0/QC2.0 （Quick Charge），FCP（Hisilicon Fast Charge Protocol），SCP（Super FastCharge），AFC（Samsung Adaptive Fast Charge），MTK PE+ 2.0/1.1（MediaTek Pump Express Plus2.0/1.1），Apple 2.4A，BC1.2以及三星2.0A。为适配器、车充等单向输出应用提供完整的TYPE-C解决方案。
品牌名称: INJOINIC(英集芯)
商品型号: IP2709_BF20WP
商品编号: C20606460
商品封装: QFN-24(4x4)
包装方式: 编带
商品毛重: 0.122克(g)

商品概述

IP2709是一款集成多种协议、用于USB-A和TYPE-C双端口输出的快充协议IC。支持多种快充协议，包括USB TypeC DFP，PD2.0/PD3.0/PPS , HVDCPQC4+/QC4/QC3.0/QC2.0 （Quick Charge），FCP（Hisilicon Fast Charge Protocol），SCP（Super FastCharge），AFC（Samsung Adaptive Fast Charge），MTK PE+ 2.0/1.1（MediaTek Pump Express Plus2.0/1.1），Apple 2.4A，BC1.2以及三星2.0A。为适配器、车充等单向输出应用提供完整的TYPE-C解决方案。 IP2709具备高集成度与丰富功能，在应用时仅需极少的外围器件，有效减小整体方案的尺寸，降低BOM成本。

商品特性

支持1A1C
支持USB-A和TYPE-C双端口输出
单口输出支持全部快充协议
双口同时插入时降压到5V
集成QC2.0/QC3.0/QC4/QC4+输出快充协议支持Class A电压等级
集成FCP输出快充协议
集成SCP输出快充协议
集成AFC输出快充协议
集成MTK PE+1.1/2.0输出快充协议
PE+2.0：5V（0.5V/Step）配置
PE+1.1：5V，7V，9V，12V配置
集成USB C DFP协议，支持输出快充
兼容BC1.2、苹果、三星手机快充
集成TYPE-C DFP协议
自动检测TYPE-C设备的插入和拔出
集成标准的PD2.0/PD3.0/PPS协议
集成对E-MARK线缆的识别和支持自动检测DP，DM上电压对应的快充请求
A口C口均可支持CV恒压、CC恒流、CP恒功率
支持FB分压电阻模式
支持直接驱动光耦模式（内置431）
集成ADC检测路径电流
内置功率路径管理
内置自动控制泄放电路功能
支持自动进入待机低功耗模式
输出过流、过压、短路保护
NTC过温保护
DP,DM,CC1,CC2过压保护
DP,DM对地弱短路保护
DP/DM/CC1/CC2均支持20V高耐压

应用领域

适用于单向快充输出应用
交流电源适配器
车充
带PD输出功能的系统应用

数据手册PDF

放大查看下载PDF

优惠活动

9.5折

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	快充协议芯片
	通道数	1C1A

	属性	参数值
	输出电压	5V；7V；12V；9V
	工作温度	-40℃~+85℃
