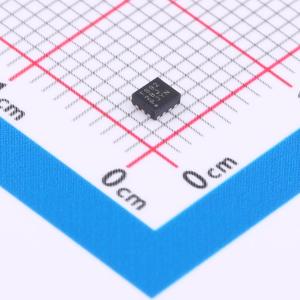

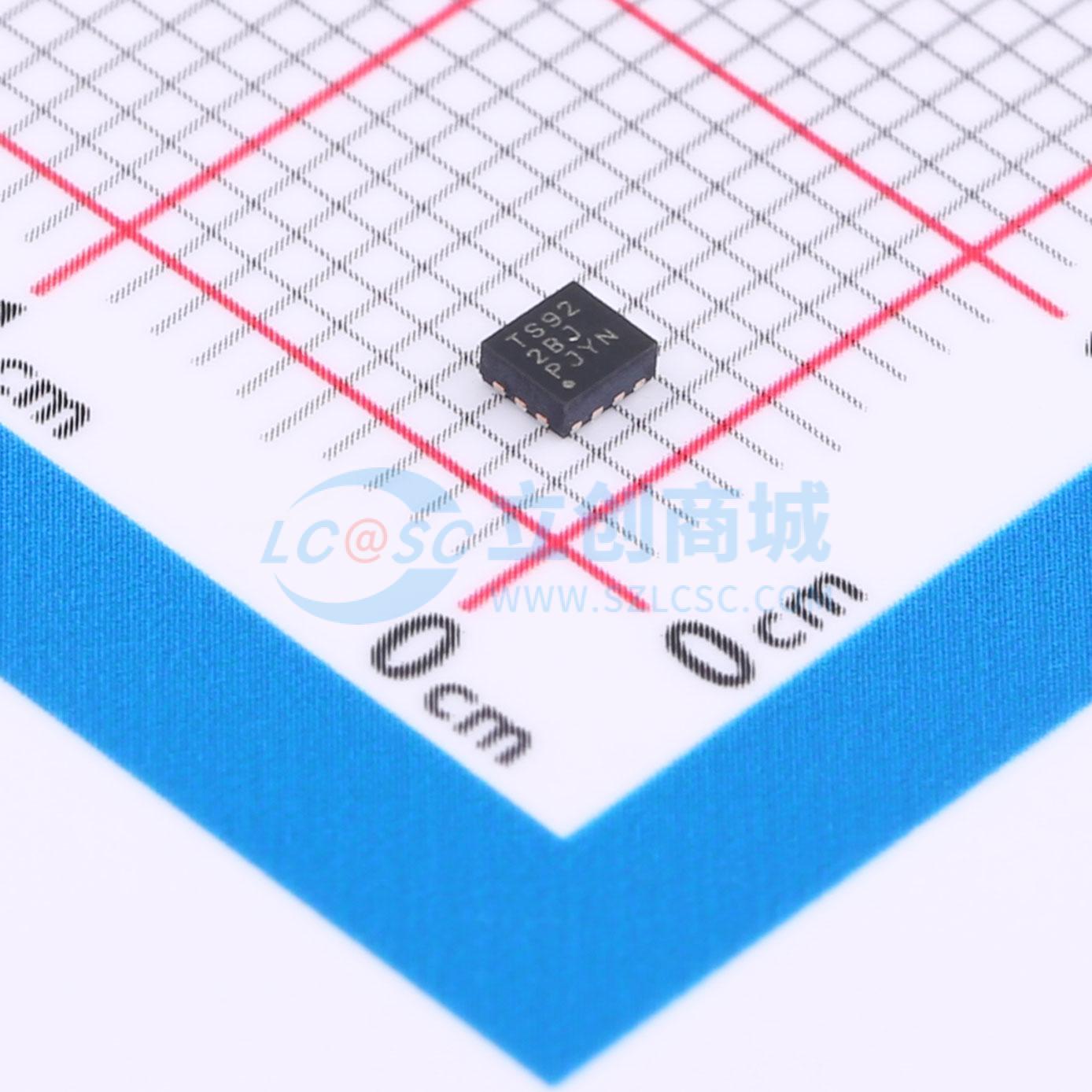

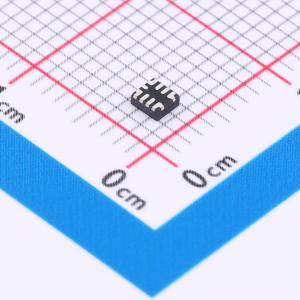

TPS62992QRYTRQ1

3V至10V，2A汽车类低lQ降压转换器

描述: TPS62992-Q1是一款高效、小巧、灵活且易用的同步降压直流/直流转换器。支持3V至10V的宽输入电压范围,最大输出电流为2A。该器件支持±1.5%的高输出电压精度,并通过DCS-Control拓扑提高负载瞬态性能。2.5MHz或1.0MHz的可选开关频率支持使用小型电感器,并提供快速瞬态响应。该器件符合AEC-Q100标准,适用于汽车应用。
品牌名称: TI(德州仪器)
商品型号: TPS62992QRYTRQ1
商品编号: C20539657
商品封装: VQFN-HR-9(2x2.2)
包装方式: 编带
商品毛重: 0.023克(g)

商品参数

商品概述

TPS62992-Q1是一款高效、小巧、灵活且易用的同步降压直流/直流转换器。2.5MHz或1.0MHz的可选开关频率支持使用小型电感器，并提供快速瞬态响应。该器件在整个运行温度范围内支持 ±1.5% 的高 VOUT 精度，并通过DCS-Control拓扑提高负载瞬态性能。3V至10V的宽输入电压范围支持各种标称输入，例如9V电源轨、单节或多节锂离子电池、5V或3.3V电源轨。 TPS62992-Q1可在轻负载时自动进入省电模式（如果选择了自动PFM或PWM）以保持高效率。此外，为了在非常小的负载下提供高效率，该器件具有 4μA 的低 IQ（典型值）。AEE（如果启用）可在 VIN、VOUT和负载电流范围内提供高效率。该器件包含一个MODE/S-CONF引脚，用来设置内部和外部分压器、开关频率、输出电压放电和自动省电模式或强制PWM操作。

商品特性

符合面向汽车应用的AEC-Q100标准：温度等级1：-40℃至 +125℃，TA - 器件HBM ESD分类等级2 - CDMESD分级等级C4B
提供功能安全，可提供用于功能安全系统设计的文档
扩展结温范围：至高达165℃
高效率DCS-Control拓扑
RDS(ON): 62mΩ高侧，22mΩ低侧
无缝PWM/PFM转换
内部补偿
4μA低IQ（典型值）
高达2A的持续输出电流
整个温度范围内的输出电压精度为 ±1.5%
可配置的输出电压选项：
- 0.6V至5.5V VFB外部分压器
- VSET内部分压器
- 16个电压选项（0.4V至5.5V）
通过MODE/S-CONF引脚提高了灵活性
2.5MHz或1.0MHz开关频率
具有动态模式更改选项的强制PWM或自动PFM（省电模式）
输出放电开和关
无需外部自举电容器
过流和过热保护
100%占空比模式
精密使能输入
可调软启动和跟踪
电源正常状态输出
针对单层布线的引脚排列进行了优化
可湿性2.2mm×2.0mm VQFN封装，间距为0.5mm
借助TPS62992-Q1并使用WEBENCH Power Designer创建定制设计方案

应用领域

ADAS
车身电子装置和照明
信息娱乐系统与仪表组
混合动力、电动和动力总成系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~10V
	输出电压	600mV~5.5V
	输出电流	2A
	开关频率	1MHz；2.5MHz
	工作温度	-40℃~+165℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	4uA
	开关管(内置/外置)	内置
	输出类型	可调
