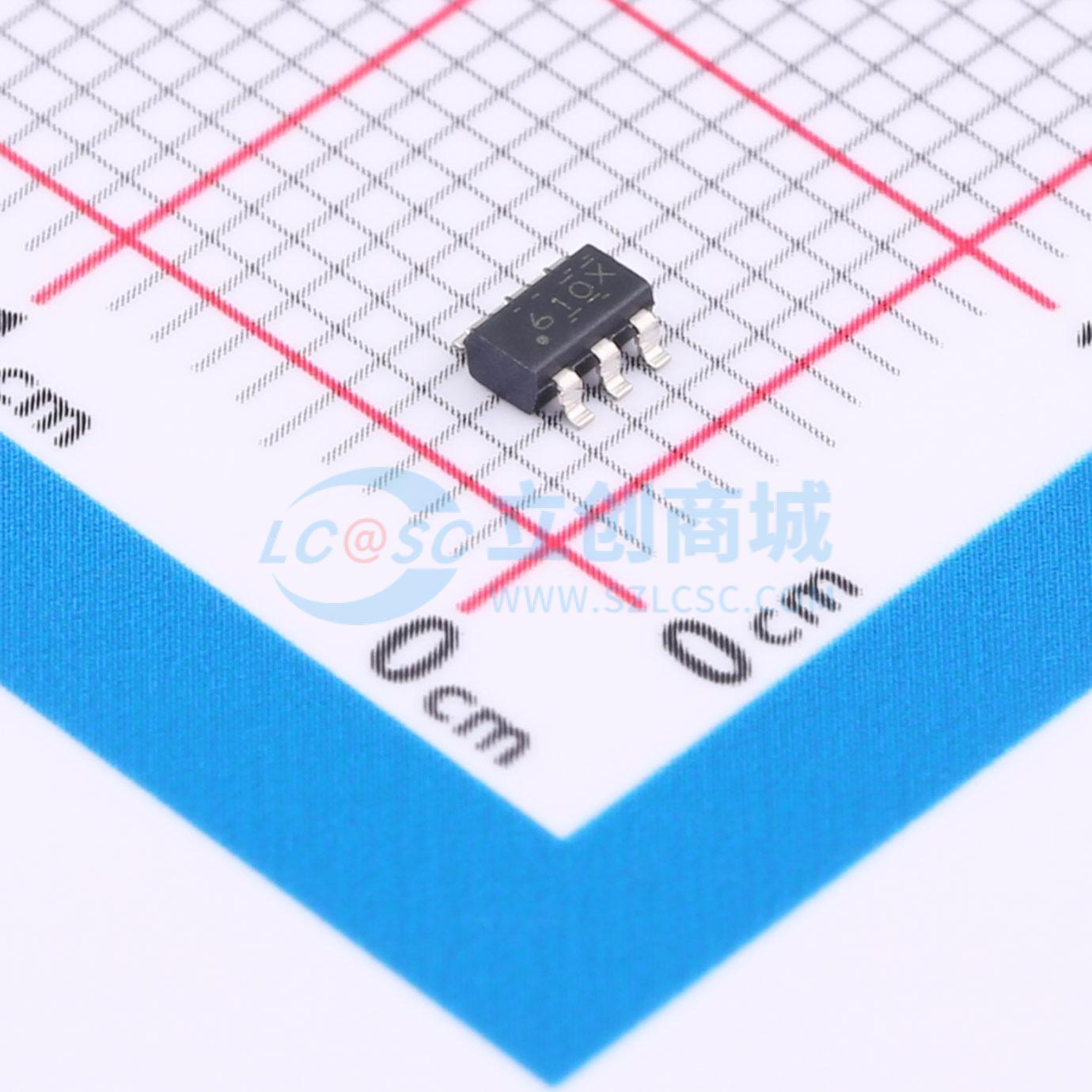

温馨提醒：图片仅供参考，商品以实物为准
LMR51610XDBVR
降压型 1A 4V~65V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LMR51610是一款宽输入范围的同步降压转换器,支持4V至65V的输入电压,最大输出电流为1A。该器件具有400kHz和1.1MHz的固定开关频率,支持PFM和FPWM模式,适用于工业应用。
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMR51610XDBVR
- 商品编号
- C20539658
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.0245克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4V~65V | |
| 输出电压 | 800mV~28V | |
| 输出电流 | 1A | |
| 开关频率 | 400kHz | |
| 工作温度 | -40℃~+150℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 26.5uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；逐波限流；过流保护；打嗝限流 |
商品概述
LMR516xx是一款简单易用的宽VIN同步降压转换器，能够驱动高达0.6A和1A的负载电流。该器件具有4V至65V的宽输入范围，适用于从非稳压源进行电源调节的各种工业应用。 LMR516xx以400kHz和1.1MHz的开关频率运行，支持使用相对较小的电感器，以实现经优化的设计尺寸。 LMR516xx具有可在轻负载时实现高效率的PFM版本和实现恒定频率的FPWM版本，并可在整个负载范围内实现低输出电压纹波。在内部实现了软启动和补偿电路，从而更大限度地减少了器件所用的外部元件。 该器件内置保护功能，例如逐周期电流限制、断续模式短路保护以及功耗过大的情况下的热关断功能。
商品特性
- 功能安全型
- 可提供用于功能安全系统设计的文档
- 专用于条件严苛的工业应用
- 4V至65V输入电压范围
- 高达70V的输入瞬态保护
- 0.6A/1A持续输出电流
- 最短打开时间：80ns
- 400kHz和1.1MHz的固定开关频率
- -40°C至150°C的结温范围
- 98%最大占空比
- 具有预偏置输出的单调启动
- 断续模式短路保护
- 精密使能端
- ±1.5%容差电压基准
- 设计小巧且易于使用
- 集成同步整流
- 内置补偿功能，便于使用
- SOT - 23封装
- 采用引脚到引脚兼容封装的各种选项
- PFM和强制PWM (FPWM)选项
- 与LMR16006、LV2862、LMR50410、TPS560430、LMR54406和LMR54410引脚对引脚兼容
- 使用LMR516xx并借助WEBENCH Power Designer创建定制设计方案
应用领域
- 大型电器
- PLC、DCS和PAC
- 智能电表
- 电力输送
