温馨提醒：图片仅供参考，商品以实物为准

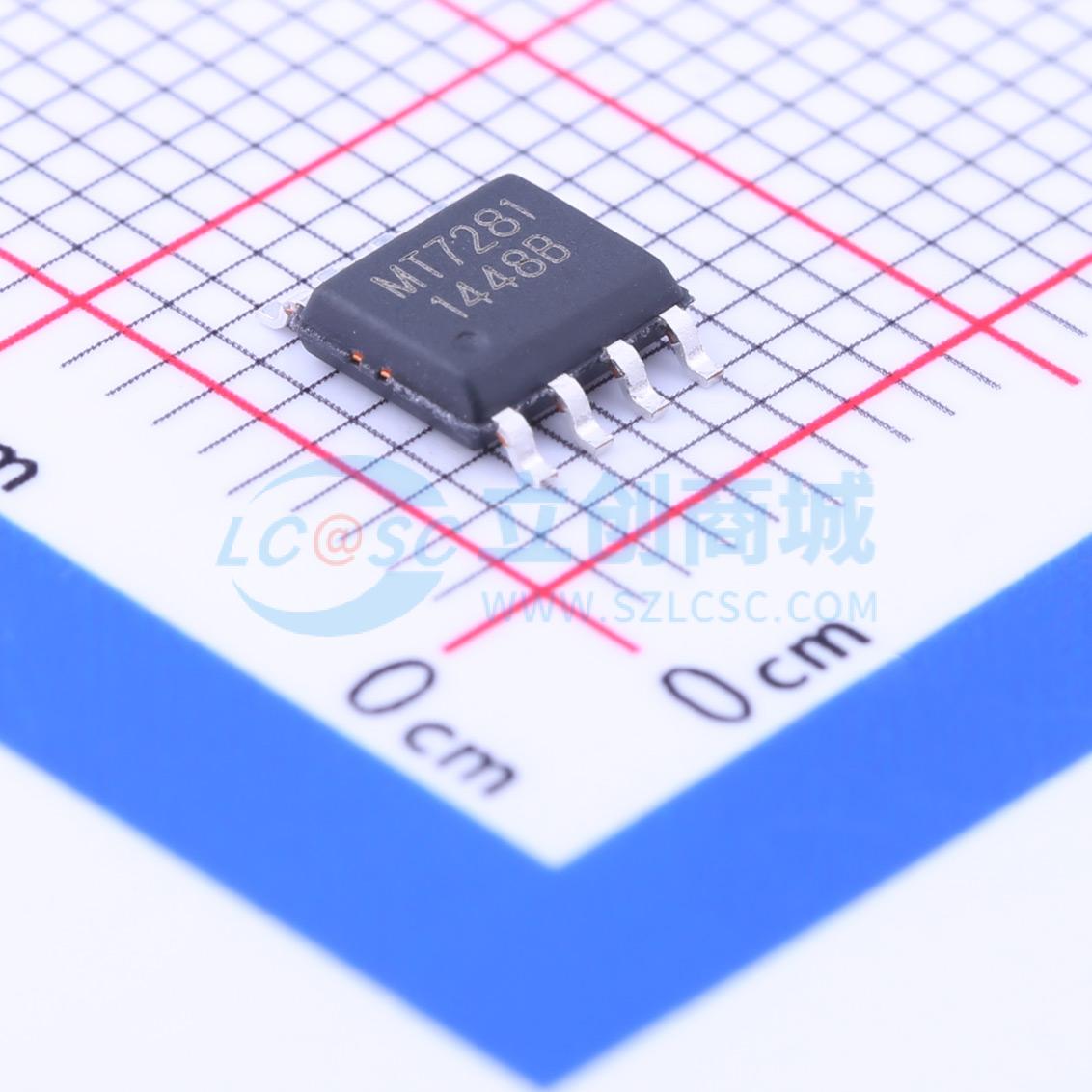

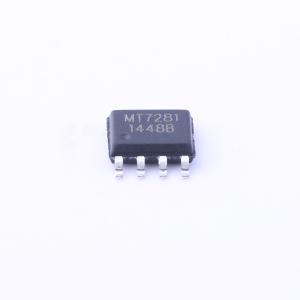

MT7281
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 开关频率 | 550kHz | |
| 通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM；模拟 | |
| 拓扑结构 | 升压；降压-升压；降压 | |
| 工作温度 | -40℃~+105℃ |
商品概述
MT7281是一款2.5V~30V宽输入范围，白光LED恒流驱动芯片，可设置为降压，升压和升降压型拓扑结构。可在AC12V/DC12V的输入电压下达到7W(7x1W)的驱动能力。 MT7281采用固定工作频率，电流模式来调节LED电流，系统瞬态响应快，环路稳定，设计简单。 MT7281采用高位电流检测技术，可以通过外部电阻设置LED的平均工作电流。205mV的低基准电压有效地降低了功率损耗，提高了效率。550kHz固定工作频率最大限度的减少了外部电感，输入与输出电容。 MT7281通过单个控制引脚支持PWM调光和模拟调光。 芯片内部包括过压保护（OVP）、过流保护（OCP）和过温保护（OTP）等保护机制，以确保系统安全可靠地工作。
商品特性
- 输入电压范围：2.5V~30V
- 高达95%的效率
- 逐周期过流保护
- 内置0.2ohm功率MOS管
- 支持升压，升降压，降压的拓扑结构
- LED过温保护采用低等效串联电阻(ESR)陶瓷电容即可保证系统稳定
- 过温保护和过压保护
- 过压保护外部可调节
- 固定550kHz工作频率
- 低反馈电压：205mV
- 可调节的软启动
- 支持模拟调光和高达50kHz的PWM调光
- ESOP8封装
应用领域
- 车用日行灯和船舶照明
- 高功率LED照明驱动
- LED手电筒
- 低压LED照明（景观照明、台灯及室内照明、MR16射灯）
- LED背光照明
