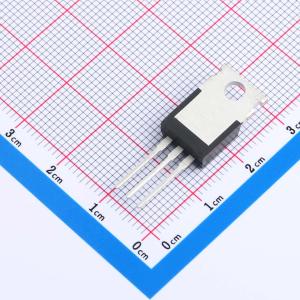

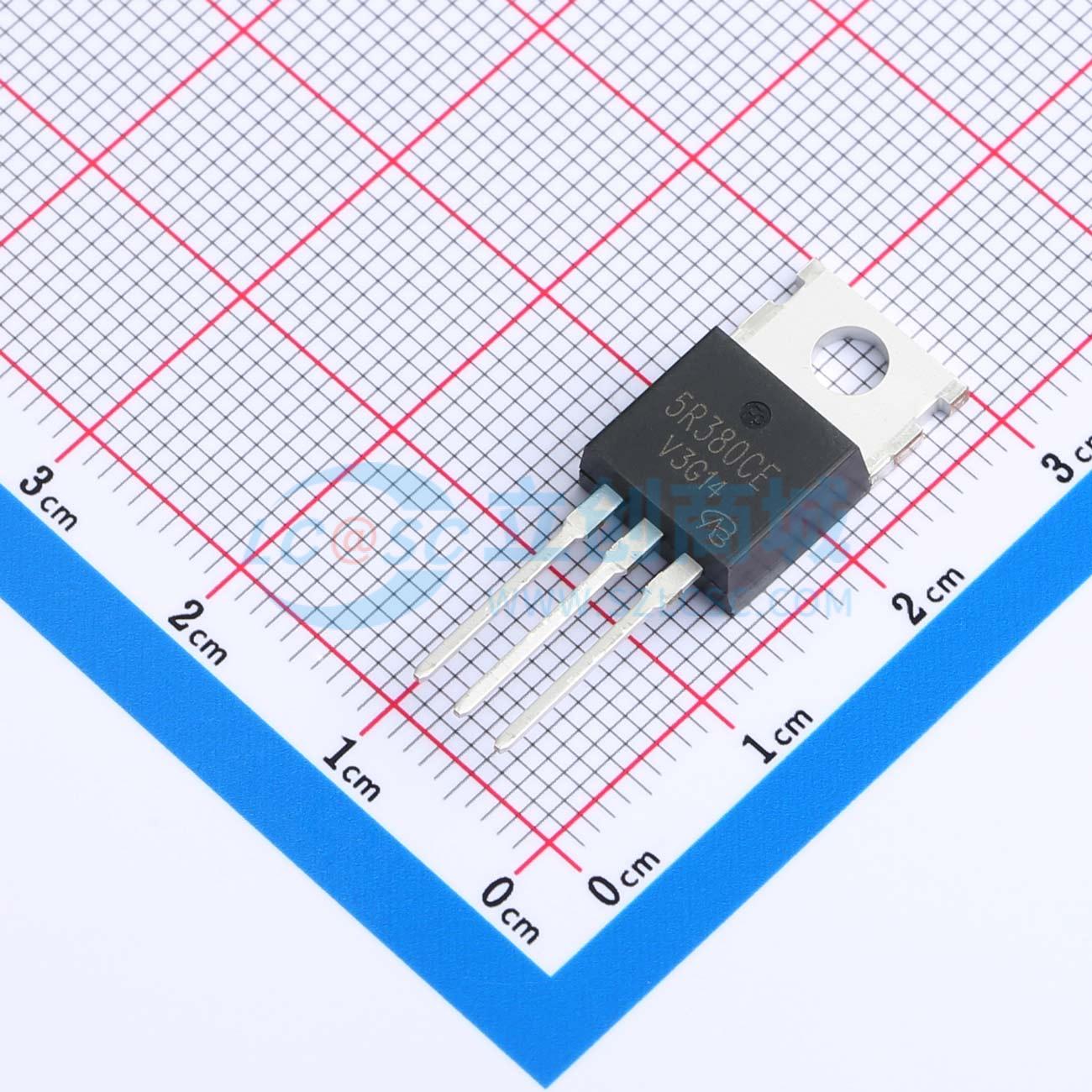

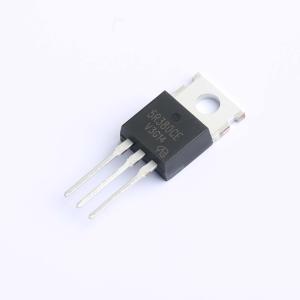

温馨提醒：图片仅供参考，商品以实物为准
IPP50R380CE-VB
1个N沟道 耐压:650V 电流:16A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 台积电流片，长电科技封装；是一款单N沟道功率MOSFET，采用平面技术制造，适用于工业电源模块、电动汽车充电器等领域。TO220；N—Channel沟道,650V；18A；RDS(ON)=340mΩ@VGS=10V,VGS=±30V；Vth=2.5~4V；
- 品牌名称
- VBsemi(微碧半导体)
- 商品型号
- IPP50R380CE-VB
- 商品编号
- C20417602
- 商品封装
- TO-220AB
- 包装方式
- 管装
- 商品毛重
- 2.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 650V | |
| 连续漏极电流(Id) | 16A | |
| 导通电阻(RDS(on)) | 340mΩ@10V | |
| 耗散功率(Pd) | 208W | |
| 阈值电压(Vgs(th)) | 4V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 106nC@10V | |
| 输入电容(Ciss) | 4.826nF | |
| 反向传输电容(Crss) | 210pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 456pF |
商品特性
- 降低反向恢复时间(trr)、反向恢复电荷(Qrr)和反向恢复峰值电流(IRRM)
- 低品质因数(FOM)导通电阻(Ron)×栅极电荷(Qg)
- 低输入电容(Ciss)
- 因Qrr降低而具有低开关损耗
- 超低栅极电荷(Qg)
- 雪崩能量额定值(UIS)
- 符合RoHS标准
应用领域
- 笔记本电脑CPU核心-高端开关
