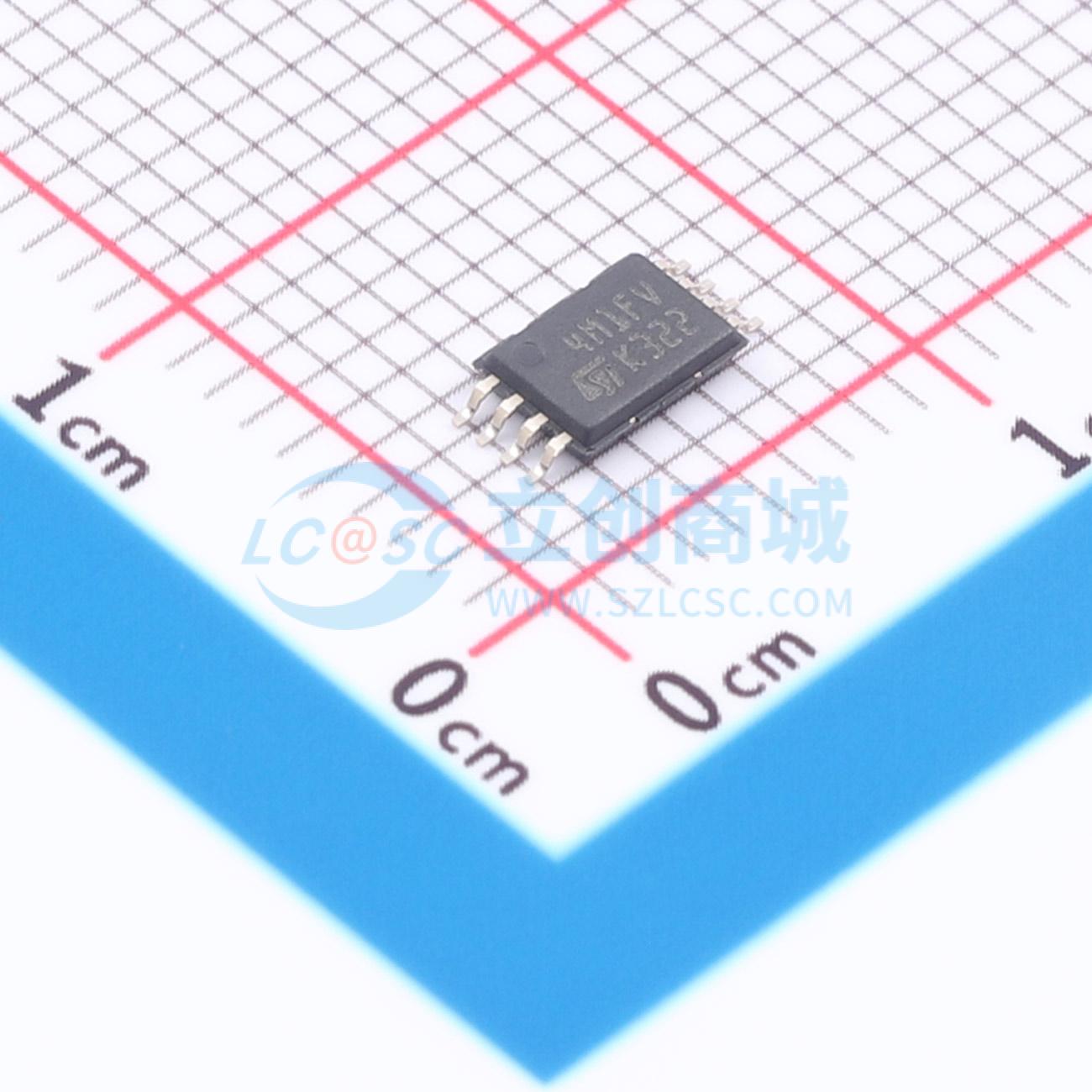

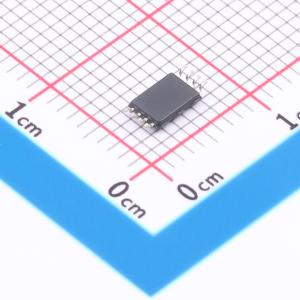

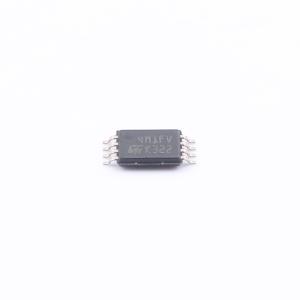

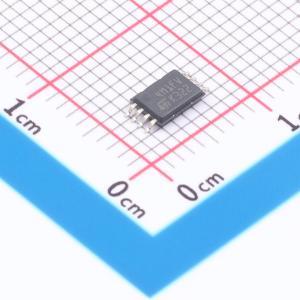

M24M01E-FDW6TP
1 Mbit串行I2C总线EEPROM
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- M24M01E-F是一款1 Mbit的I²C兼容EEPROM（电可擦除可编程存储器），组织形式为128 K×8位。它可以在1.6 V至5.5 V的电源电压下工作，时钟频率最高可达1 MHz，环境温度范围为 -40℃至 +85℃。该器件提供三个8位寄存器，即：设备类型标识符（DTI）寄存器、可配置设备地址（CDA）寄存器和软件写保护（SWP）寄存器
- 品牌名称
- ST(意法半导体)
- 商品型号
- M24M01E-FDW6TP
- 商品编号
- C20415723
- 商品封装
- TSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.147克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | EEPROM | |
| 接口类型 | I2C | |
| 存储容量 | 1Mbit | |
| 时钟频率(fc) | 1MHz | |
| 写周期时间(Tw) | 4ms | |
| 数据保留 - TDR(年) | 200年 | |
| 写周期寿命 | 400万次 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 内置上电复位(POR)；软件写保护功能；硬件写保护功能；内置错误纠正码(ECC)功能 | |
| 工作电压 | 1.6V~5.5V | |
| 工作温度 | -40℃~+85℃ | |
| 工作电流 | 400uA | |
| 待机电流 | 350nA | |
| 读取访问时间(tA) | - |
商品概述
M24M01E-F是一款1-Mbit I²C兼容EEPROM（电可擦可编程存储器），组织方式为128K×8位。它可在1.6V至5.5V的供电电压下工作，时钟频率最高达1MHz，环境温度范围为-40℃至+85℃。该设备提供三个8位寄存器，即设备类型标识符（DTI）寄存器、可配置设备地址（CDA）寄存器和软件写保护（SWP）寄存器。设备还提供一个额外的256字节页面，称为识别页，可用于存储敏感应用参数，之后可永久锁定为只读模式。M24M01E-F有标准的8引脚TSSOP8、SO8N、UFDFPN8封装，以及带WC引脚的5球晶圆级芯片规模封装（WLCSP）。可按需提供预编程并锁定设备地址的EEPROM。
商品特性
- I²C接口兼容以下模式：1MHz（快速模式增强版）、400kHz（快速模式）、100kHz（标准模式）
- 内存：1-Mbit（128-Kbyte）EEPROM，页大小256字节，额外256字节识别页
- 供电电压：宽电压范围1.6V至5.5V
- 温度：工作温度范围-40℃至+85℃
- 快速写入周期时间：字节和页写入在4ms内（典型值3ms）
- 性能：增强ESD/闩锁保护，超过400万次写入周期，超过200年数据保留，唤醒时间小于5μs
- 超低功耗电流消耗：待机模式350nA（典型值），读取电流100μA（典型值），写入电流400μA（典型值）
- 高级特性：可配置设备地址寄存器、只读设备类型标识符寄存器、预编程设备地址、软件写保护寄存器、整个内存阵列的硬件写保护、随机和顺序读取模式
- 封装：SO8N、TSSOP8、UFDFPN8和WLCSP5（符合ECOPACK2标准）
