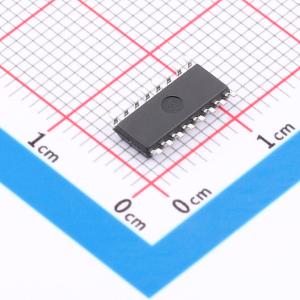

TPT4032-SO3R
高速四路差分RS422接收器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 一款增强型 RS422 器件，符合 TIA/EIA-422-B 标准，具备强大的静电放电（ESD）保护能力。总线引脚可承受 ±18 kV 的人体模型（HBM）ESD 以及 ±15 kV 的 IEC 空气放电 ESD 保护。其工作电源范围宽广，VCC 为 3.0 V 至 5.5 V，专为平衡通信设计了四路接收器
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPT4032-SO3R
- 商品编号
- C20415839
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.291克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 接收器 | |
| 驱动器数 | 0 | |
| 接收器数 | 4 | |
| 工作电压 | 3V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 50Mbps | |
| 静电保护 | ±18kV | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流 | 10mA |
商品概述
3PEAK的TPT4032是一种增强型RS422设备，符合标准TIA/EIA-422-B，具有强大的ESD保护能力。BUS引脚可以承受±18KV HBM-ESD和±15KV IEC-Air Charge ESD保护。它工作在宽电源范围：从3.0V到5.5V VCC，设计为平衡通信的四路接收器。它还具有宽输入共模电压和更高的数据速率，TPT4032可以在5.0V电源下接受-7V到+12V共模差分输入，负载为100Ω，数据速率为50Mbps，满足高速现场总线应用的要求。
TPT4032的使能功能可以控制所有四个接收器，并提供高电平有效(G)或低电平有效(/G)使能输入，它们在断电条件下提供高阻态，仅消耗<1uA的极低电流。
TPT4032有SOP16和TSSOP16封装，工作温度范围为-40°C至125°C。
