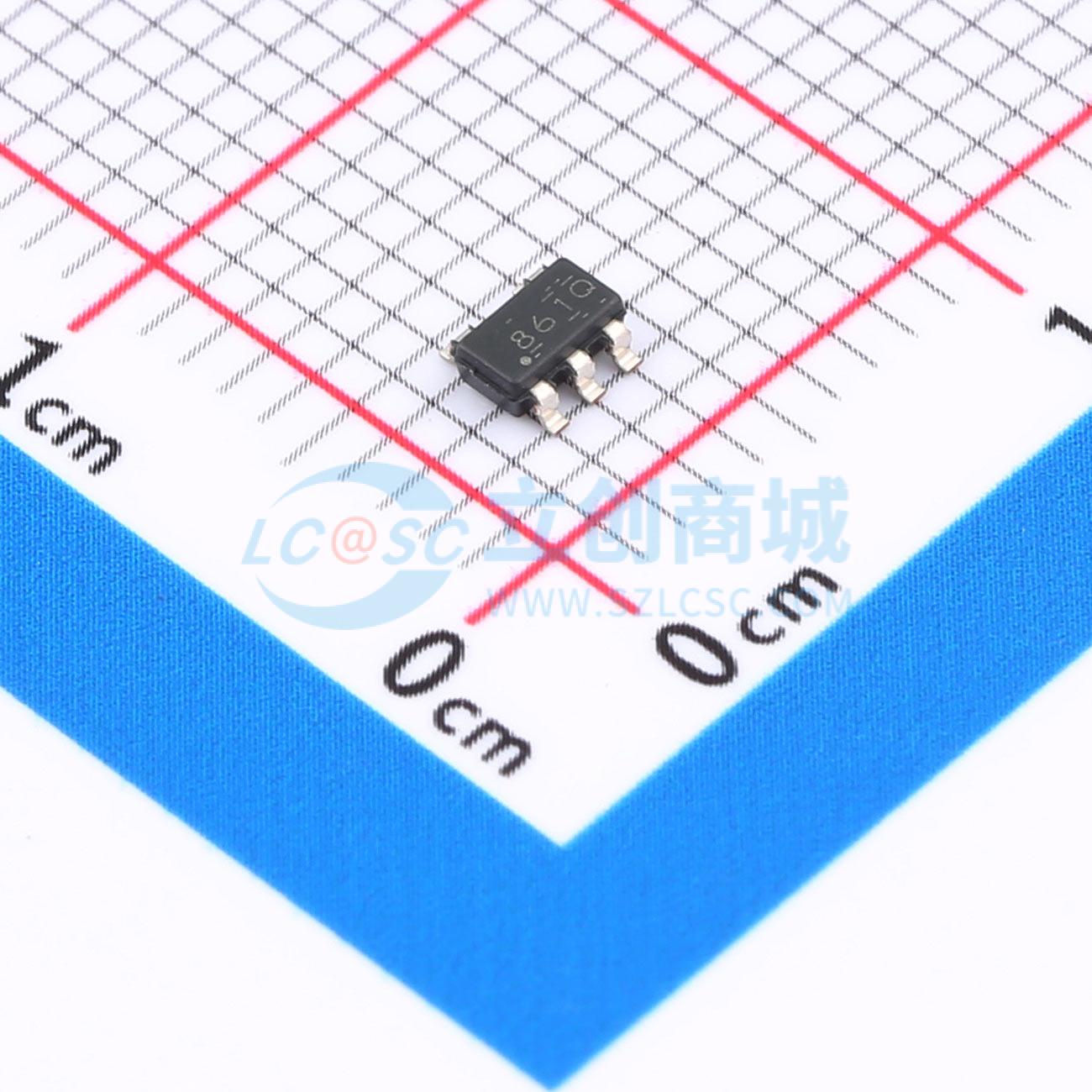

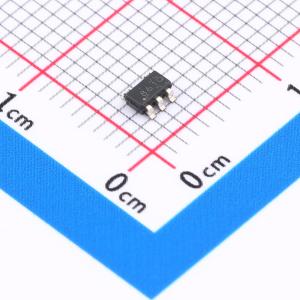

温馨提醒：图片仅供参考，商品以实物为准

TLV1861QDBVRQ1

40V毫微功耗比较器

描述: 是汽车级40V毫微功耗比较器系列，具有单通道、双通道和四通道选项。该系列提供具有推挽和开漏输出选项的失效防护(FS)输入。这些特性与在1.8V至40V宽电源电压范围内的毫微功耗运行相结合，适合在低功耗、常开系统中的电压和温度监测等辅助控制功能。所有器件均具有上电复位（POR）特性，可确保输出处于已知状态，直到达到最小电源电压，然后输出才对输入做出响应，从而防止系统上电和断电期间出现错误输出
品牌名称: TI(德州仪器)
商品型号: TLV1861QDBVRQ1
商品编号: C20415595
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.45克(g)

商品参数

商品概述

TLV185x-Q1 和 TLV186x-Q1 是汽车级 40V 毫微功耗比较器系列，具有单通道、双通道和四通道选项。该系列提供具有推挽和开漏输出选项的失效防护 (FS) 输入。这些特性与在 1.8V 至 40V 宽电源电压范围内的毫微功耗运行相结合，使此系列非常适合在低功耗、常开系统中的电压和温度监测等辅助控制功能。所有器件均具有上电复位 (POR) 特性，这可确保输出处于已知状态，直到达到最小电源电压，然后输出才对输入做出响应，从而防止系统上电和断电期间出现错误输出。输入具有过轨功能，其中两个输入均可超过电源电压高达 40V，并且仍能正常运行。这使得比较器非常适合高电源电压和低电源电压系统，而不会限制可比较的输入电压范围。同样，内部反向电池保护功能可防止电源引脚上的电池安装不当时损坏比较器。TLV185x-Q1 比较器具有推挽输出级，而 TLV186x-Q1 比较器具有开漏输出级，因此适用于电平转换。

商品特性

符合汽车应用要求
具有符合 AEC-Q100 标准的下列特性
器件温度等级 1:-40℃ 至 125℃ 的环境工作温度范围
器件 HBM ESD 分级等级 H1C
器件 CDM ESD 分类等级 C6
低电源电流:每通道 440nA
宽电源电压范围:1.8V 至 40V
过轨输入:共模范围比 (V-) 高 40V，与 (V+) 无关
失效防护:无电源时为高阻抗输入
上电复位可提供已知的启动条件
过驱动输入无相位反转
高达 40V 的反向电池保护
推挽输出选项 (TLV185x-Q1)
开漏输出选项 (TLV186x-Q1)

应用领域

远程信息处理 eCall
汽车音响主机
仪表组
车载充电器 (OBC) 和无线充电器

	属性	参数值
	商品目录	比较器
	输入失调电压(Vos)	3.6mV
	输入偏置电流(Ib)	250pA
	传播延迟(tpd)	45us
	滞后电压(Vhys)	5mV

	属性	参数值
	静态电流(Iq)	1uA
	工作温度	-40℃~+125℃
	单电源	1.8V~40V
	功能特性	ESD保护
