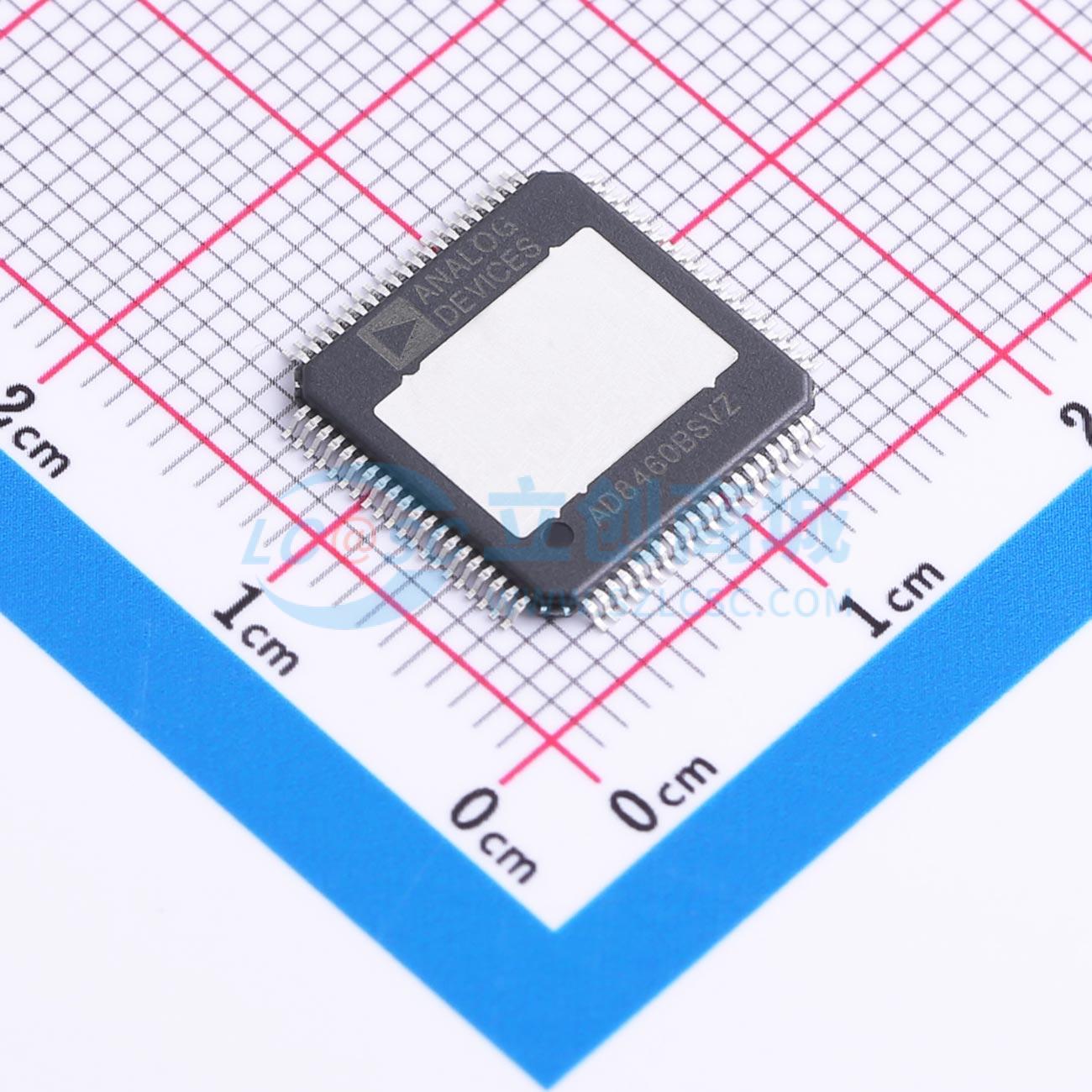

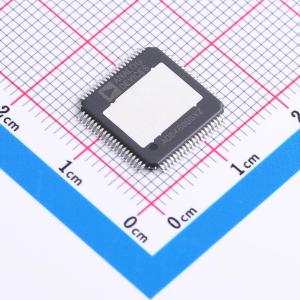

温馨提醒：图片仅供参考，商品以实物为准
AD8460BSVZ
110 V高压，1 A大电流，14位高速DAC任意波形发生器
- 描述
- 是一款“数字输入，功率输出”的高压、高功率、高速驱动器，针对容性负载在高压（最高 ±40V）下的大输出电流（最高 ±1A）和高转换速率（最高 ±1800V/μs）进行了优化。结合了14位高速DAC、高压、高输出电流（HV-HI）模拟驱动器以及故障监测和保护电路，非常适合任意波形生成（AwG）、可编程电源和高压自动化测试设备（ATE）等高功率应用。采用专有高压BCDMOS工艺、新颖的高压架构和热增强型封装。数字引擎实现用户可配置功能：数字输入模式、可编程电源电流以及针对输出电流、输出电压和结温的故障监测和可编程保护设置
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD8460BSVZ
- 商品编号
- C20415655
- 商品封装
- TQFP-80-EP(12x12)
- 包装方式
- 编带
- 商品毛重
- 0.75克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数模转换芯片DAC | |
| 分辨率 | 14位 | |
| 通道数 | 1 | |
| 接口类型 | 并行；SPI | |
| 工作电压 | 12V~55V | |
| 稳定时间 | 39.5us | |
| 输出类型 | - |
| 属性 | 参数值 | |
|---|---|---|
| 积分非线性 | 4LSB | |
| 工作温度 | -40℃~+85℃ | |
| 上电复位 | 内置 | |
| 基准电压源 | 外置 | |
| 数据速率 | 100MHz | |
| 静态电流 | 39mA |
商品概述
AD8460 是一款“数字输入，功率输出”的高压、大功率、高速驱动器，针对在高压（最高 ±40 V）下向容性负载提供大输出电流（最高 ±1 A）和高压摆率（最高 ±1800 V/µs）进行了优化。AD8460 集成了一个 14 位高速 DAC、一个高压大输出电流（HV - HI）模拟驱动器以及故障监测和保护电路，非常适合用于任意波形发生器（AWG）、可编程电源和高压自动测试设备（ATE）等大功率应用。 一种专有的高压 BCDMOS 工艺、新颖的高压架构和散热增强型封装造就了这款高性能驱动器。数字引擎实现了用户可配置功能：数字输入模式、可编程电源电流，以及针对输出电流、输出电压和结温的故障监测和可编程保护设置。模拟特性扩展了功能：外部补偿可实现无限容性负载驱动、可编程关断延迟和满量程调整。AD8460 可在最高 ±55 V 的高压双电源和 5 V 的单低压电源下工作。
商品特性
- 宽高压电源范围：±12 V 至 ±55 V
- 输出电压范围：最高 ±40 V
- 高输出电流驱动能力：连续 1 A
- 高压摆率：在 1000 pF 负载下 ≥1800 V/µs
- 大信号带宽：1 MHz
- 14 位分辨率任意波形发生（AWG）模式
- 16 级模拟模式生成（APG）模式
- 数字可编程电流、电压和热故障监测与保护
- 带关断模式的可编程电源电流
- 通过外部补偿和压摆控制实现无限容性负载驱动
- 封装：80 引脚、12mm x 12mm TQFP
- 带有可安装散热器的 EPAD - up 封装
- 工作温度范围：-40 ℃ 至 +85 ℃
应用领域
- 自动测试设备（ATE）
- 显示面板成型与测试
- 压电驱动器
- 可编程电源
