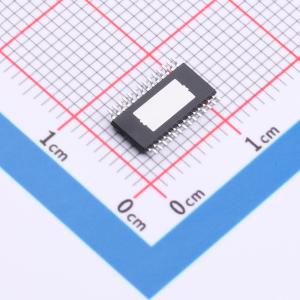

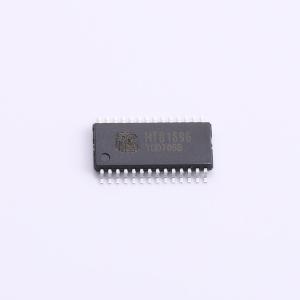

温馨提醒：图片仅供参考，商品以实物为准
HT81696MTER
内置升压的立体声D类音频功放
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 嘉兴禾润
- 商品型号
- HT81696MTER
- 商品编号
- C20415596
- 商品封装
- ETSSOP-28
- 包装方式
- 编带
- 商品毛重
- 0.213克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | D类功放 | |
| 扬声器通道数 | 双声道 | |
| 输出功率 | 10Wx2@4Ω；25Wx2@4Ω | |
| 总谐波失真+噪声(THD+N) | 0.02% |
| 属性 | 参数值 | |
|---|---|---|
| 效率 | 82%；80% | |
| 功能特性 | 无滤波器架构；使能/关断功能；过压保护 | |
| 工作电压 | 2.7V~15V | |
| 工作温度 | -40℃~+85℃ |
商品概述
该立体声D类音频功率放大器集成了升压转换器。其具备宽广的输入电压范围，支持单节锂离子电池、双节锂离子电池串联、5V或12V电源等多种应用。内置的升压转换器可通过外部电阻选择输出电压，以适应不同功率需求的应用，并可通过外部电阻实现可调节的开关峰值电流限制功能。该器件采用无滤波器调制电路，可直接驱动扬声器。具备关断功能以最小化功耗。保护功能包括扬声器输出端过流保护、过温保护、输入电源欠压异常防止功能以及升压过压保护。
商品特性
- 输出功率：在输入频率1kHz、负载4Ω条件下，电池电压7.2V时输出2×25W，电池电压3.7V时输出2×10W
- 电源电压范围：2.7V至输出电压
- 功放扩频开关频率功能
- 集成升压转换器：输出电压和开关峰值电流限值可调
- 过流保护、过温保护、过压保护、欠压异常自动恢复防止功能
- 无铅封装，ETSSOP28
应用领域
- 智能音响
- 便携式音箱
- 扩音器
- 无线音响
- 2.1声道音箱
- 便携式游戏机
