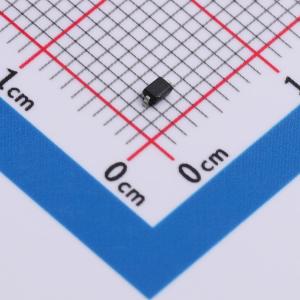

温馨提醒：图片仅供参考，商品以实物为准
AQ24COM-01FTG
AQ24COM-01FTG
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- AQ24COM-01FTG
- 商品编号
- C20349312
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.056567克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 50V | |
| 峰值脉冲电流(Ipp) | 5A@8/20us | |
| 峰值脉冲功率(Ppp) | 250W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 33V | |
| 反向电流(Ir) | 1nA | |
| 工作温度 | -40℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 13pF |
商品概述
AQ24COM-01系列双向TVS采用专有硅雪崩技术制造。这些二极管为电子设备提供高ESD（静电放电）保护等级。 AQ24COM-01系列TVS能够安全吸收±30 kV的重复性ESD冲击（符合IEC 61000-4-2中定义的接触放电和空气放电），且性能不会下降。此外，它能够安全消散符合IEC 61000-4-5第二版定义的5 A、8/20 μs浪涌事件。
商品特性
- ESD，IEC 61000-4-2，±30 kV接触/空气
- ESD，ISO 10605，330 pF、330 Ω，±30 kV接触/空气
- EFT，IEC 61000-4-4，40 A（5/50 ns）
- 最大浪涌耐受能力，IEC 61000-4-5第二版，5 A（8/20 μs）
- 无卤、无铅且符合RoHS标准
- 湿度敏感度等级（MSL-1）
- 通过AEC-Q101认证且具备PPAP能力
应用领域
- 汽车应用
- ADAS控制单元
- 车身控制单元
- CAN/LIN总线
- 电子控制单元
- 工厂自动化
- 照明控制（DALI）
- 动力总成控制单元
