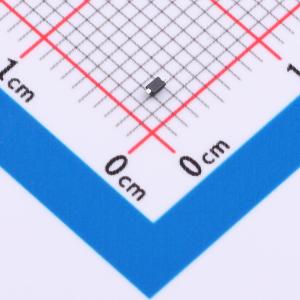

温馨提醒：图片仅供参考，商品以实物为准
SC1006-01LTG
SC1006-01LTG
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- SC1006-01LTG
- 商品编号
- C20349868
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.048克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 6V | |
| 钳位电压 | 10.5V | |
| 峰值脉冲电流(Ipp) | 5A@8/20us | |
| 击穿电压 | 7V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 500nA | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 30pF |
商品概述
SC1006-01LTG 单向 TVS 采用专有硅雪崩技术制造。这些二极管为电子设备提供高 ESD（静电放电）保护等级。SC1006-01LTG TVS 能够安全吸收 ±30 kV 的重复 ESD 冲击（符合 IEC 61000-4-2 规定的接触放电和空气放电），且性能不会下降。此外，它能够安全消散符合 IEC 61000-4-5 第二版规定的 5A 8/20μs 浪涌事件。
商品特性
- ESD，IEC 61000-4-2，±30 kV 接触/空气
- EFT，IEC 61000-4-4，40A (5/50ns)
- 最大浪涌耐受能力，IEC 61000-4-5 第二版，5A (8/20μs)
- 6V 时最大漏电流为 0.5μA
- 无卤、无铅且符合 RoHS 标准
- 湿度敏感度等级 (MSL-1)
应用领域
- 便携式导航组件
- 电池保护
- 电动工具
- 个人数字助理 (PDA)
- 便携式医疗组件
