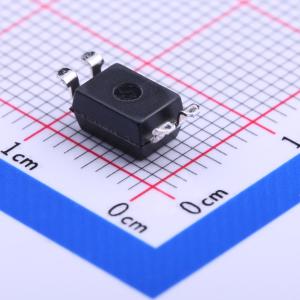

温馨提醒：图片仅供参考，商品以实物为准
ORPC-817SB-TP-F
DC输入 隔离电压(rms):5000V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ORPC - 817S光耦合器由一个砷化镓（GaAs）发射极和一个NPN晶体管组成。ORPC - 817的引脚间距为2.54mm。
- 品牌名称
- Orient(奥伦德)
- 商品型号
- ORPC-817SB-TP-F
- 商品编号
- C191383
- 商品封装
- SOP-4-2.54mm
- 包装方式
- 编带
- 商品毛重
- 0.306克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 35V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 100mV@20mA,1mA | |
| 上升时间(tr) | 4us | |
| 下降时间 | 3us | |
| 工作温度 | -30℃~+100℃ | |
| 电流传输比(CTR)最小值 | 50% | |
| 电流传输比(CTR)最大值/饱和值 | 600% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 50mA |
商品概述
ORPC - 817S光电耦合器由一个GaAs发射极和一个NPN晶体管组成。 ORPC - 817的间距为2.54mm。
商品特性
- 电流转换比（最小值50%，工作条件：IF = 5mA，VCE = 5V）
- 绝缘电压 = 5000Vrms
- 响应时间（tr：典型值4μs，工作条件：VCE = 2V，IC = 2mA，RL = 100Ω）
- CE认证（AC/0431008）
- CQC认证（CQC09001029446）
- UL认证（E323844）
- VDE认证（40029733）
应用领域
- 计算机
- 仪器应用、测量设备
- 支付设备、复印机、自动售货机
- 家用电器，如风扇
- 信号转换系统
