温馨提醒：图片仅供参考，商品以实物为准

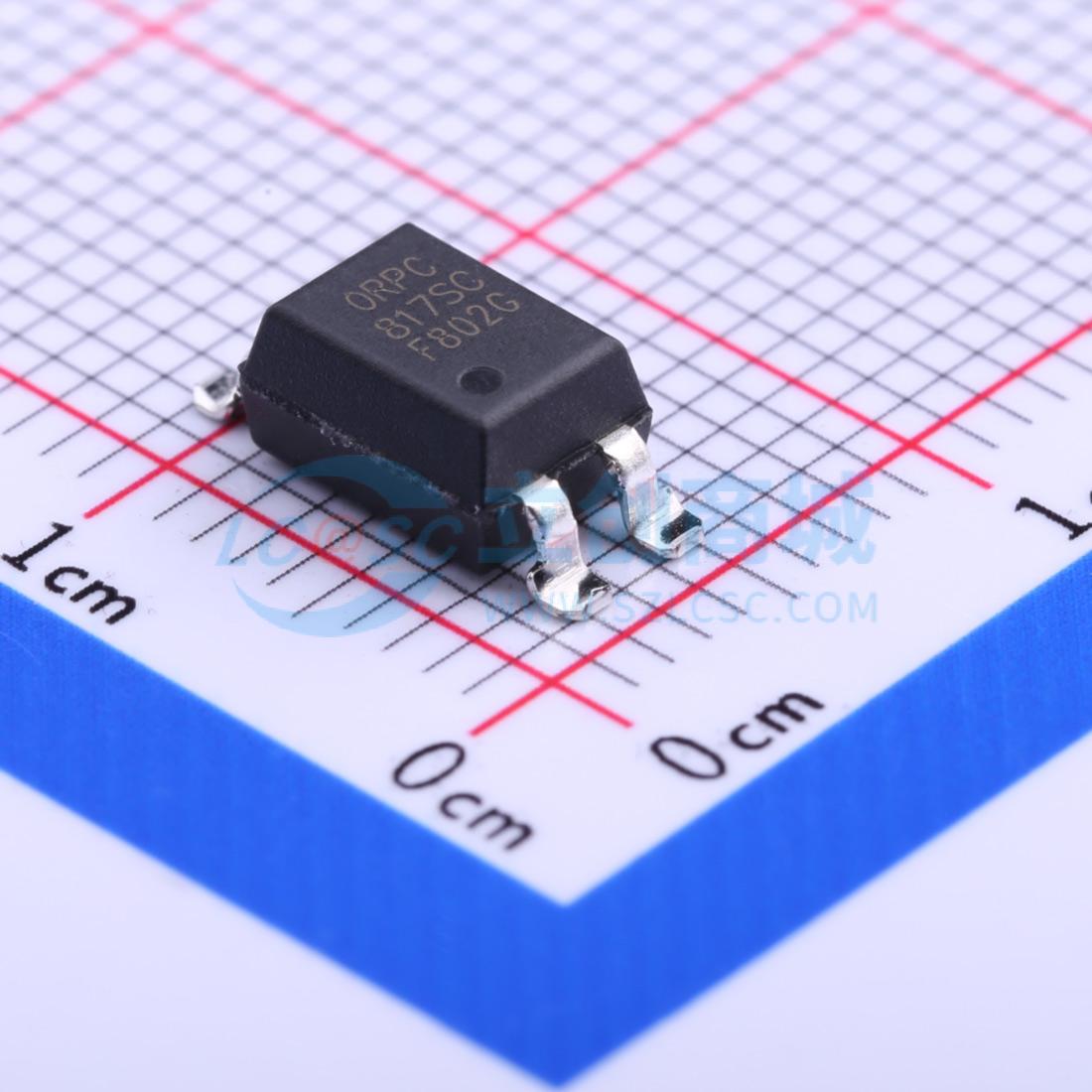

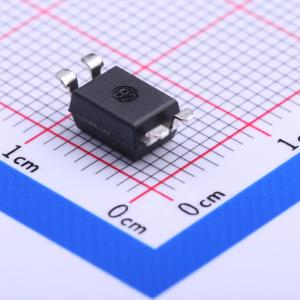

ORPC-817SC-TP-F
DC输入 隔离电压(rms):5000V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ORPC-817光耦合器由一个砷化镓（GaAs）发射极和一个NPN晶体管组成。它们采用4引脚双列直插式（DIP）封装，有宽引脚间距和表面贴装器件（SMD）可选。
- 品牌名称
- Orient(奥伦德)
- 商品型号
- ORPC-817SC-TP-F
- 商品编号
- C191384
- 商品封装
- SOP-4-2.54mm
- 包装方式
- 编带
- 商品毛重
- 0.385克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 35V |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 1 | |
| 集射极饱和电压(VCE(sat)) | 100mV@1mA,20mA | |
| 上升时间(tr) | 4us@2mA,100Ω | |
| 下降时间 | 3us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 200% | |
| 电流传输比(CTR)最大值/饱和值 | 400% | |
| 正向电流(If) | 60mA |
商品特性
- 电流传输比（CTR）：在IF = 5mA，VCE = 5V时，最小值为50%
- 高输入输出隔离电压（Viso = 5,000Vrms）
- 响应时间（tr）：在VCE = 2V，IC = 2mA，RL = 100Ω时，典型值为4μs
- MSL Class I
- 安全认证：UL approved (No.E323844)；VDE approved (No.40029733)；CQC approved (No.CQC09001029446 CQC13001086989)；CE approved (No.AC/0431008)；State Grid approved (No.SGCM013420170152)
