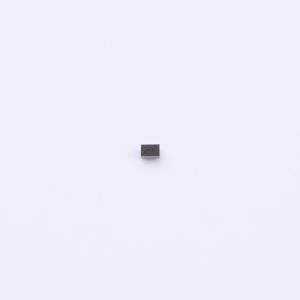

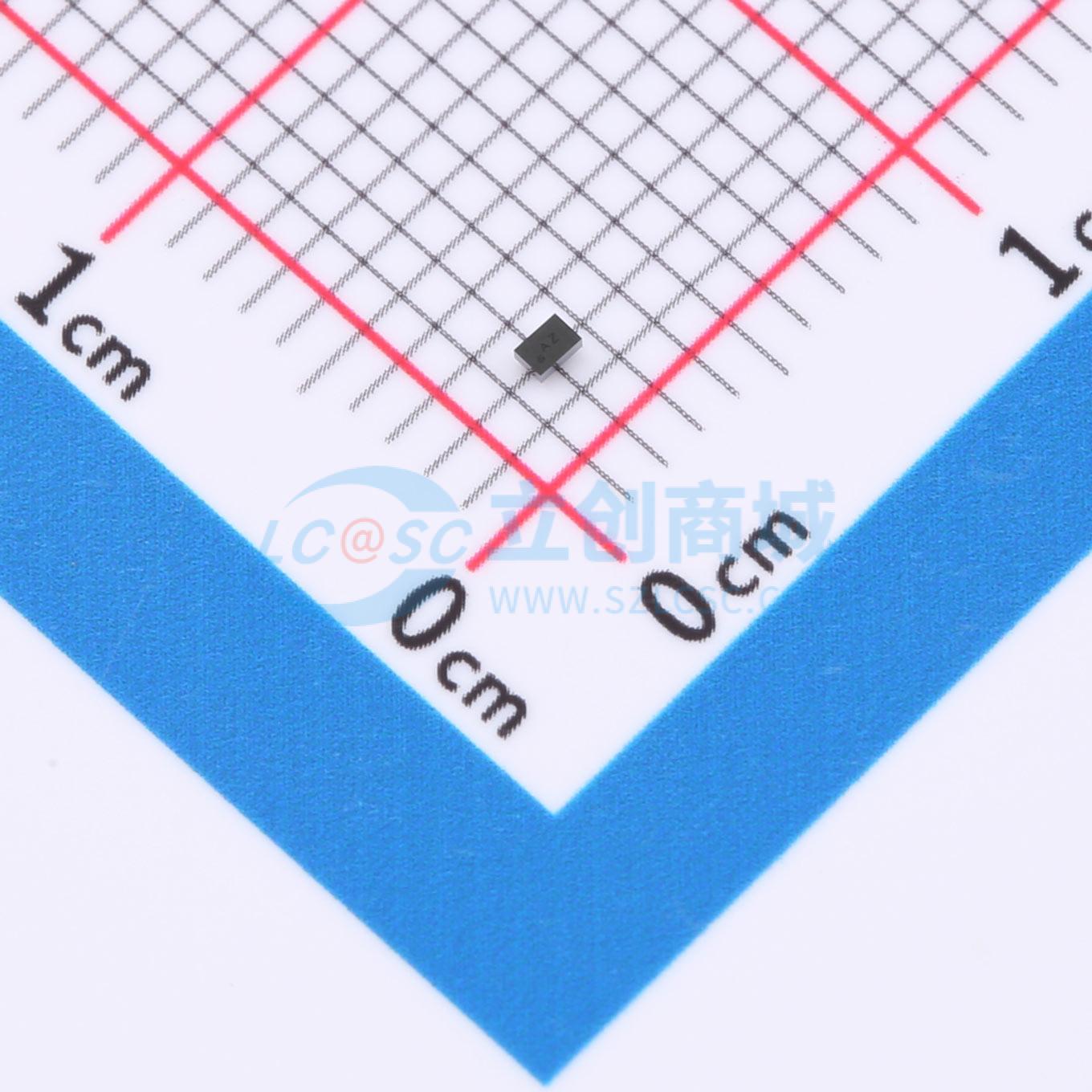

SC21150ACSTRT

1.2A 同步降压调节器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SC21150 是一款高效率的 1.2A DC/DC 同步降压调节器,支持 2.5V 至 5.5V 的输入电压范围,具有 4MHz 的开关频率,适用于小型便携式设备,能够实现高效能和小尺寸设计。
品牌名称: SEMTECH
商品型号: SC21150ACSTRT
商品编号: C2072651
商品封装: WLCSP-6(0.8x1.1)
包装方式: 编带
商品毛重: 0.005克(g)

商品参数

商品概述

SC21150是一款超高效率的1.2A DC/DC降压稳压器，采用微型CSP封装。这些特性使SC21150系列非常适合对电池续航要求较高的小尺寸便携式应用。SC21150在满载条件下是一款自适应导通时间的4MHz开关稳压器。在轻载条件下，它可无缝切换到省电模式，降低开关频率，从而节省电能。高开关频率运行允许使用非常小的0.47μH电感以及小尺寸的输入和输出电容，以最小化整体电路尺寸。强制PWM输入可使稳压器在所有负载条件下实现连续开关。 SC21150具有高度可配置性，工厂提供多种选项，包括内部软启动时间、固定或可调输出电压、自动输出放电和强制PWM输入。其他选项包括将强制PWM输入替换为外部编程软启动或电源正常指示。工作频率选项有2.2、3和6MHz。 SC21150采用超小型WLCSP 6凸点0.75mm x 1.11mm封装，凸点间距为0.35mm。SC21150的工作温度范围为-40℃至+85℃。

商品特性

输入电压范围 — 2.5V至5.5V
1.2A连续输出电流
4MHz开关频率
可选频率2.2/3/6MHz
可调或固定输出电压
可调输出范围0.8V至VIN
固定输出范围0.8V至3.6V
1%输出电压精度
自适应导通时间架构
高达100%占空比
高达96%的峰值效率
轻载高效运行的省电模式
30mA至75mA负载下效率>90%
1μA关断电流
23μA静态电流
预偏置启动保护
内部或可选外部软启动
自动输出放电
电源正常指示
内部软启动
外部可编程软启动
强制PWM运行
0.75mm x 1.11mm，6凸点WLCSP封装
符合WEEE和RoHS标准且无卤

应用领域

可穿戴电子设备
GPS设备
电池供电设备
便携式设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.5V~5.5V
	输出电压	-
	输出电流	1.2A
	开关频率	4MHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	23uA
	开关管(内置/外置)	内置
	输出类型	可调
