温馨提醒：图片仅供参考，商品以实物为准

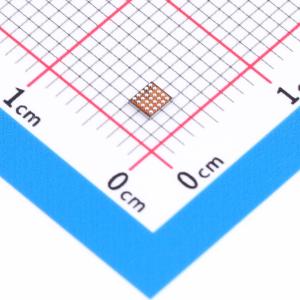

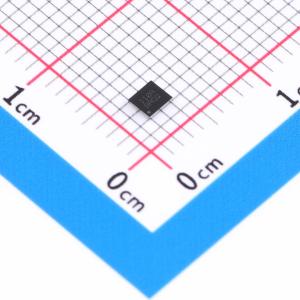

ISL91110IIAZ-T

升降压型 2A 1.8V~5.5V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款用于使用新型电池化学物质系统的高电流降压-升压开关稳压器。采用专有降压-升压算法，在输入电压接近输出电压时，可保持电压调节，同时提供出色的效率和极低的输出电压纹波。能够在 2.5V 至 4.35V 的电池电压范围内提供至少 2A 的连续输出电流，可最大限度地提高先进单节锂离子电池化学物质的能源利用率。支持固定 3.3V 或 3.5V 输出电压的独立应用，或通过外部电阻分压器实现可调输出电压，支持低至 1V 或高达 5.2V 的输出电压。仅需一个电感器和极少的外部组件，2.5MHz 开关频率可减小电源解决方案尺寸。
品牌名称: RENESAS(瑞萨)/IDT
商品型号: ISL91110IIAZ-T
商品编号: C2072519
商品封装: WLCSP-25(2.1x2.3)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

ISL91110IR是一款适用于采用新型电池化学体系系统的高电流升降压开关稳压器。它采用Intersil专有的升降压算法，在输入电压接近输出电压时，能在保持稳压的同时实现出色的效率和极低的输出电压纹波。 ISL91110IR能够在2.5V至4.35V的电池电压范围内提供至少2A的连续输出电流（V₀UT = 3.3V）。这能最大限度地提高先进单节锂离子电池化学体系的能量利用率，这类电池在低于系统电压时仍有相当大的电量。其全同步、低导通电阻的四开关架构以及仅35μA的低静态电流，可在所有负载条件下优化效率。 ISL91110IR支持固定3.3V或3.5V输出电压的独立应用，也可通过外部电阻分压器实现可调输出电压。支持低至1V或高达5.2V的输出电压。 ISL91110IR仅需一个电感器和极少的外部元件。其2.5MHz的开关频率可使用小尺寸的外部元件，从而最大限度地减小电源解决方案的尺寸。 ISL91110IR采用4mmx4mm、20引脚TQFN封装。

商品特性

可接受高于或低于稳压输出电压的输入电压
降压和升压模式之间自动无缝切换
输入电压范围：1.8V至5.5V
输出电流：高达2A（PVIN = 3.4V，V₀UT = 5V）
输出电流：高达2A（PVIN = 2.5V，V₀UT = 3.3V）
脉冲电流：高达3A（PVIN = 2.9V，V₀UT = 3.3V，t₀N < 600μs，t = 4.6ms）
高效率：高达95%
35μA静态电流可最大限度提高轻载效率
2.5MHz开关频率可最大限度减小外部元件尺寸
具备短路、过温和欠压全面保护功能
采用4mmx4mm、20引脚TQFN小型封装

应用领域

智能手机和平板电脑
无线通信设备
光模块网络设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	工作温度	-40℃~+85℃@(TA)
	同步整流	是
	输出通道数	1
	拓扑结构	降压-升压式
	开关管(内置/外置)	内置
	输出类型	可调

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升降压型
	工作电压	1.8V~5.5V
	输出电压	800mV~5.25V
	输出电流	2A
	开关频率	2.5MHz
