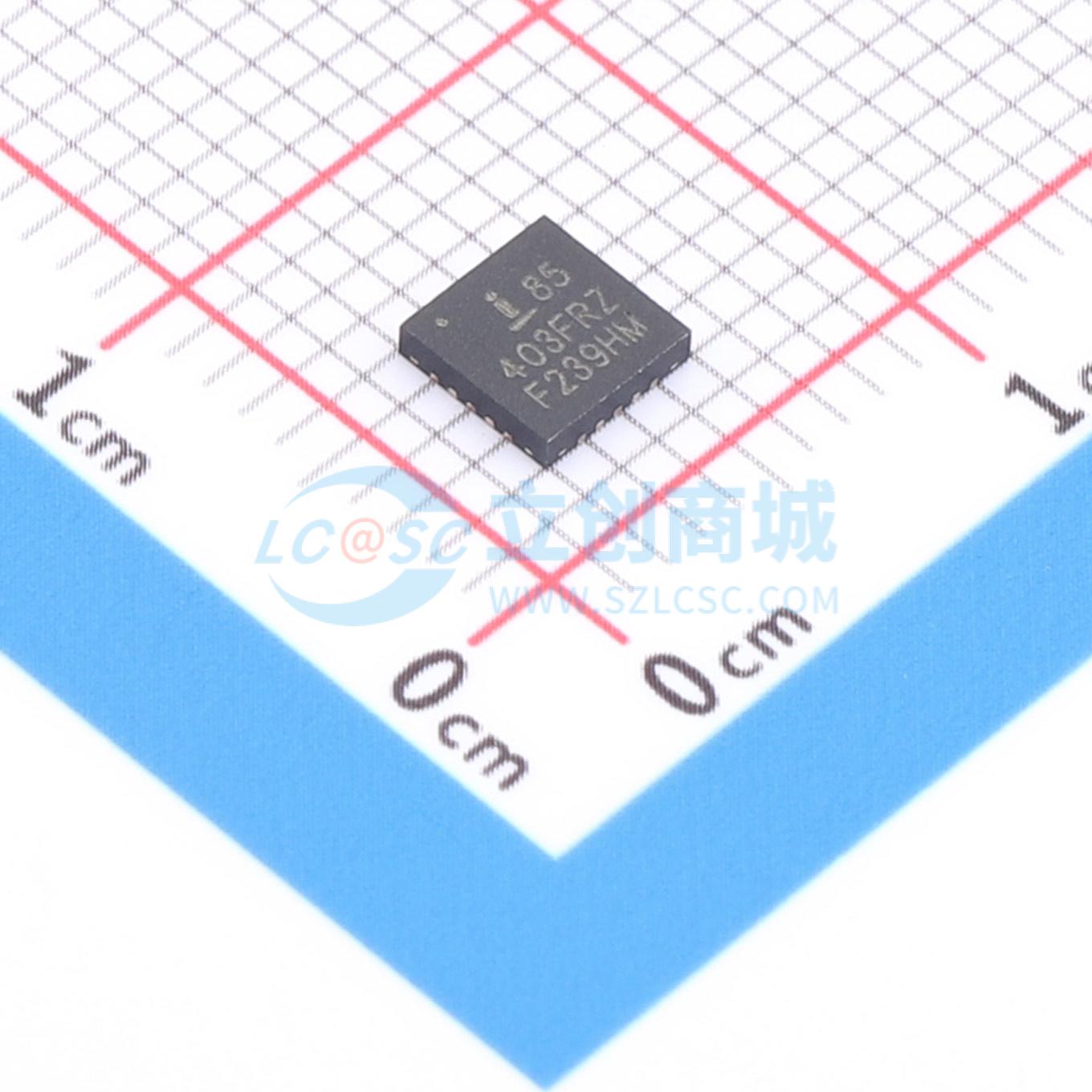

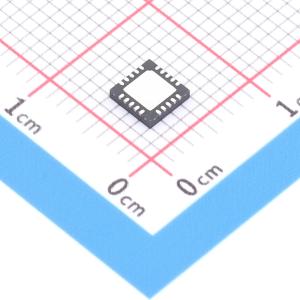

ISL85403FRZ-T
升压型 2.5A 3V~40V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- ISL85403FRZ-T
- 商品编号
- C2072565
- 商品封装
- VQFN-20-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.285克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型;升压型;升降压型 | |
| 工作电压 | 3V~40V | |
| 输出电压 | 500mV~36V | |
| 输出电流 | 2.5A | |
| 开关频率 | 2.2MHz | |
| 工作温度 | -40℃~+105℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式;升压式;降压-升压式 | |
| 静态电流(Iq) | 300uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式;内置LDO稳压器;频率同步;逐波限流;过流保护;工作状态指示;可调限流;打嗝限流 |
商品概述
ISL85403是一款40V、2.5A的同步降压或升降压控制器,集成了高压侧MOSFET和低压侧驱动器。降压模式下,ISL85403支持3V至40V的宽输入范围。升-降压模式下,输入范围可扩展至低至2.5V,当输入电压低于输出电压时仍可保持输出稳压,使敏感电子器件在低输入电压条件下保持工作。ISL85403可灵活选择强制PWM模式和PFM模式。PFM模式下,静态输入电流低至180μA(AUXVCC接VOUT),PFM和PWM之间的负载边界可编程,适配多种应用。低压侧驱动器可用于驱动同步降压的外部低压侧MOSFET,也可留空用于标准非同步降压;低压侧驱动器还可驱动作为预稳压器的升压转换器,后续由同一颗IC控制降压,大幅将工作输入电压范围向下扩展至2.5V或更低。ISL85403提供可靠的过流保护,采用峰值电流模式控制,带逐周期限流,限流条件下实现频率折返,打嗝过流模式可确保在恶劣短路条件下可靠工作。ISL85403具备全面的故障保护,包括过压和过温保护。
商品特性
- 降压模式:输入电压范围3V至40V
- 升压模式可将工作输入电压扩展至低于2.5V
- PFM模式空载时IC静态电流为300µA;PFM模式、空载、VOUT接AUXVCC时输入静态电流为180µA
- IC关断时输入电流最大不超过5µA
- 支持多种工作拓扑:
- 同步降压
- 非同步降压
- 两级升降压
- 非反转单电感升降压
- 频率可在200kHz至2.2MHz之间编程,具备频率同步能力
- ±1%稳压精度
- 可靠的过流保护:
- 温度补偿电流检测
- 带频率折返的逐周期限流
- 极端短路条件下的打嗝模式
- 采用20 Ld 4x4 QFN封装
应用领域
- 24V总线电源
- 电池供电
- 嵌入式处理器和I/O电源
