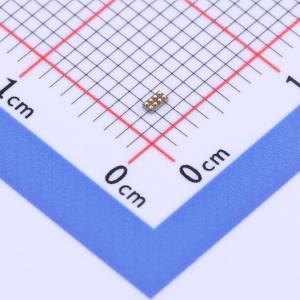

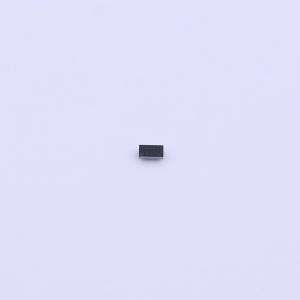

温馨提醒：图片仅供参考，商品以实物为准

TPS62746YFPR

具有超低静态电流和输入电压开关的高效降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS62746 采用 WCSP 封装且具有输入电压开关的超低功耗直流/直流转换器
品牌名称: TI(德州仪器)
商品型号: TPS62746YFPR
商品编号: C2072479
商品封装: DSBGA-8
包装方式: 编带
商品毛重: 0.035克(g)

商品参数

商品概述

TPS62746 是一款高效降压转换器，具有典型值为360nA 的超低静态电流。该器件经优化可搭配 2.2µH 电感和 10µF 输出电容正常工作。该器件采用 DCS-Control™ 技术，开关频率典型值为 1.2MHz。在节能模式下，该器件可将轻负载效率向下扩展至 10µA 负载电流及以下。TPS62746 提供 300mA 的输出电流。启动后，该器件可在低至 2.0V 的输入电压下工作。因此，可直接由单节 Li - MnO₂ 纽扣电池为器件供电。 TPS62746 提供了两个可编程的输出电压（1.2V 和 1.8V），可通过一个电压选择引脚进行选择。TheTPS62746 经过优化，只需使用一个小型输出电容即可获得低输出电压纹波和低噪声。一旦输入电压接近输出电压，器件便会进入无纹波 100% 模式，以防止输出纹波电压增大。在此工作模式下，器件会停止开关操作并导通高侧 MOSFET。 TPS62746 集成有一个 1mA 开关，用于将 VIN 引脚上的电源电压连接至输出 VINSW。这一低电流开关可用于将电阻分压器与输入电源断开，通常搭配 ADC 使用以测量输入电压。

商品特性

输入电压范围 VIN: 2.15V 至 5.5V
启动后的输入电压低至 2.0V
300mA 输出电流
360nA 工作静态电流
10µA 输出电流时的效率高达 90%
节能模式操作可选输出电压 – 1.2V 和 1.8V
输出电压放电 1mA/150Ω
集成输入电压开关
低输出电压纹波
自动转换至无纹波 100% 模式
射频友好型 DCS-Control™
总体解决方案尺寸小于 10mm²
小型 1.6mm × 0.9mm 8 焊球 WCSP 封装

应用领域

可穿戴设备
健身追踪器
智能手表
健康状况监控
低功耗蓝牙、RF4CE、Zigbee
高效率、超低功耗应用
能量收集

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.15V~5.5V
	输出电压	1.2V；1.8V
	输出电流	300mA
	开关频率	1.2MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	360nA
	开关管(内置/外置)	内置
	输出类型	可调
