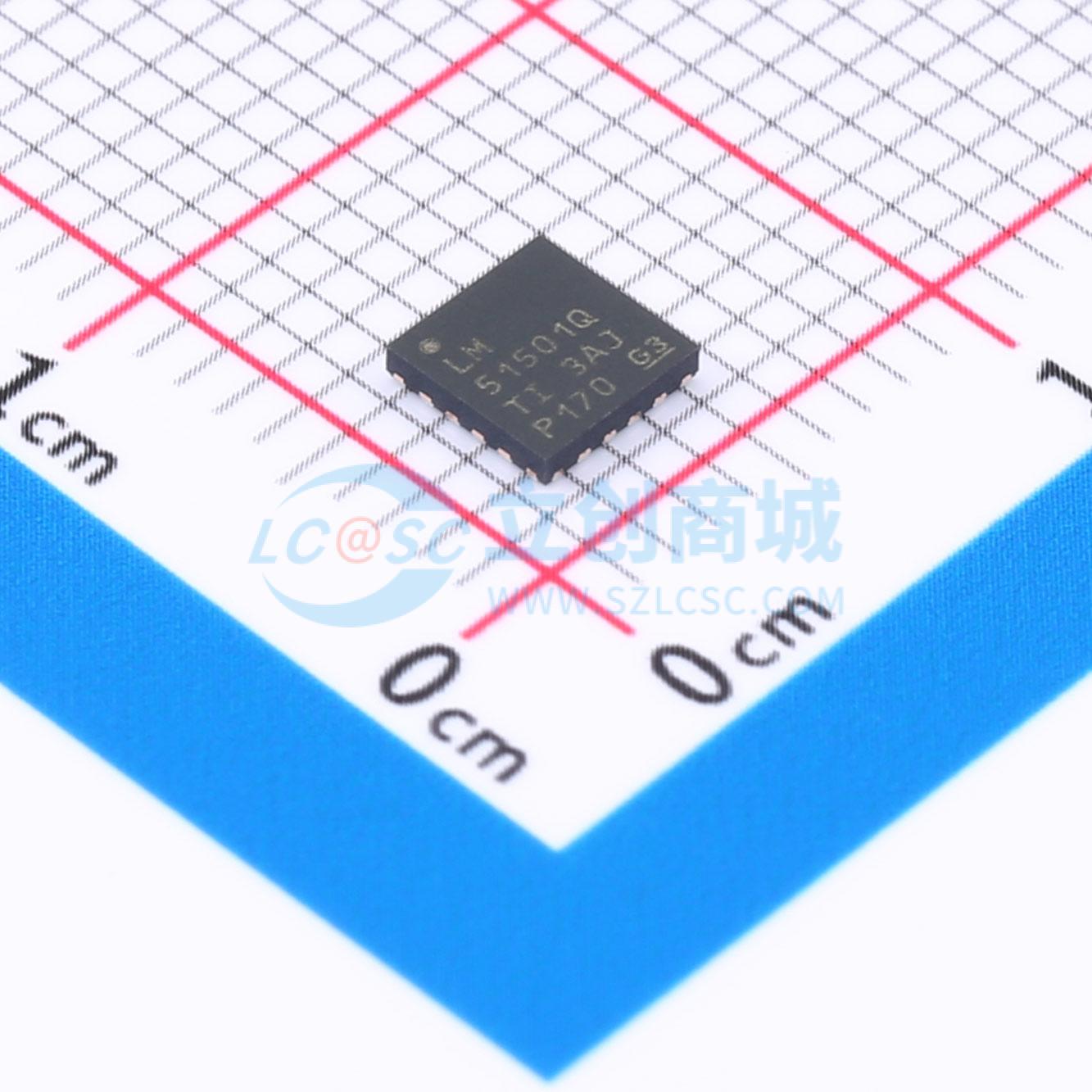

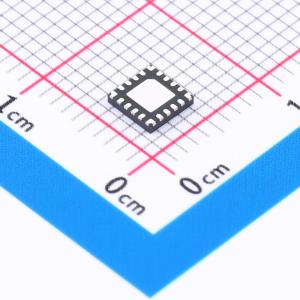

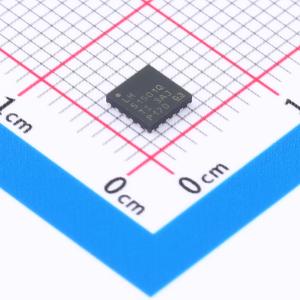

LM51501QRUMRQ1

宽输入电压汽车级低lQ升压控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM51501-Q1 具有 6V、6.5V、9.5V、11.5V 输出选项的汽车类 1.5V 至 42V 输入电压、低 IQ 升压控制器
品牌名称: TI(德州仪器)
商品型号: LM51501QRUMRQ1
商品编号: C2072556
商品封装: WQFN-16-EP(4x4)
包装方式: 编带
商品毛重: 0.071克(g)

商品参数

商品概述

LM51501-Q1 是一款具有宽输入电压范围的自动升压控制器。该器件可用于汽车启动期间利用车辆电池或备用电池维持稳定的输出电压。可以通过一个电阻器在 220kHz 至 2.3MHz 范围内对 LM51501-Q1 开关频率进行编程。快速开关频率 (≥2.2MHz) 可更大限度地降低调幅频带干扰，并支持实现小解决方案尺寸和快速瞬态响应。 LM51501-Q1 在输入或输出电压高于预设待机阈值时以低 IQ 待机模式运行，并且在输出电压降至预设唤醒阈值以下时自动唤醒。该器件可进入或退出低 IQ 待机模式，以在轻负载下延长电池寿命。单个电阻器对目标输出稳定电压以及配置进行编程。其他特性包括低关断电流、升压状态指示器、可调逐周期电流限制和热关断。当器件未进行升压运行时，状态指示器可用于控制电路以绕过二极管，从而降低功率耗散。在紧急呼叫模式下，该器件可用于控制断开开关，保护备用电池。

商品特性

符合 AEC-Q100 标准
器件温度等级 1: -40°C 至 +125°C 环境工作温度范围
器件 HBM ESD 分类等级 2
器件 CDM ESD 分类等级 C4B
提供功能安全
可帮助进行功能安全系统设计的文档
输出电压 ≥5（绝对最大值为 65V）时具有 1.5V 至 42V 的宽输入电压范围
低关断电流 (lQ ≤ 5μA)
低待机电流 (IQ ≤ 15μA)
四种可编程输出电压选项和两种可选配置
- 6.0V、6.5V、9.5V 或 11.5V
- 启停或紧急呼叫配置
可调节开关频率范围：220kHz 至 2.3MHz
自动唤醒和待机模式转换
可选的时钟同步
升压状态指示器
1.5A 峰值 MOSFET 栅极驱动器
可调逐周期电流限制
热关断保护
16 引脚 WQFN，具有可湿性侧面和非可湿性侧面选项
使用 LM51501-Q1 并借助 WEBENCH PowerDesigner 创建定制设计方案

应用领域

汽车启停系统
汽车紧急呼叫系统
电池供电升压转换器

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	1.5V~42V
	输出电压	5V~42V
	输出电流	-
	开关频率	2.3MHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
