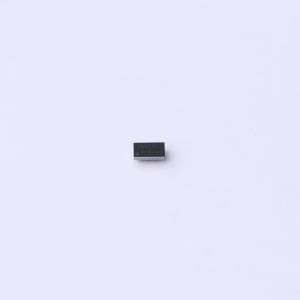

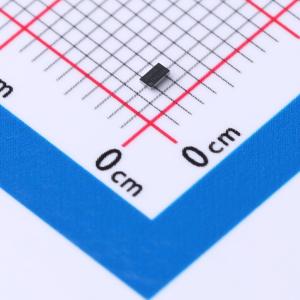

TPS62748YFPR

TPS62748高效降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS62748是一款高效降压转换器,具有超低静态电流和负载开关功能。输入电压范围为2.15V至5.5V,启动后可低至2.0V。该器件提供300mA的输出电流,具有360nA的超低静态电流。开关频率典型值为1.2MHz,支持1.2V和1.8V的可编程输出电压。该器件还具有自动转换至无纹波100%模式的功能,以防止输出纹波电压增大。
品牌名称: TI(德州仪器)
商品型号: TPS62748YFPR
商品编号: C2072488
商品封装: DSBGA-8
包装方式: 编带
商品毛重: 0.024克(g)

商品参数

商品概述

TPS62748 是一款高效降压转换器，具有典型值为360nA 的超低静态电流。该器件经优化可搭配 2.2µH 电感和 10µF 输出电容正常工作。该器件采用 DCS-Control™ 技术，开关频率典型值为 1.2MHz。在节能模式下，该器件可将轻负载效率向下扩展至 10μA 负载电流及以下。TPS62748 提供 300mA 的输出电流。启动后，该器件可在低至 2.0V 的输入电压下工作。因此，可直接由单节 Li-MnO2 纽扣电池为器件供电。

TPS62748 提供了两个可编程的输出电压（1.2V 和 1.8V），可通过一个电压选择引脚进行选择。TheTPS62748 经过优化，只需使用一个小型输出电容即可获得低输出电压纹波和低噪声。一旦输入电压接近输出电压，器件便会进入无纹波 100% 模式，以防止输出纹波电压增大。在此工作模式下，器件会停止开关操作并导通高侧 MOSFET。

TPS62748 的 VOS 和 LOAD 引脚之间有一个 100mA 的负载开关，导通电阻典型值为 0.6Ω。该负载开关通常用于将降压转换器的输出电压分配给子系统。

商品特性

输入电压范围 Vin: 2.15V 至 5.5V
启动后的输入电压低至 2.0V
300mA 输出电流
360nA 工作静态电流
10µA 输出电流时的效率高达 90%
节能模式操作
可选输出电压 – 1.2V 和 1.8V
输出电压放电
100mA/2.2Ω 集成负载开关
低输出电压纹波
自动转换至无纹波 100% 模式
射频友好型 DCS-Control™
总体解决方案尺寸小于 10mm²

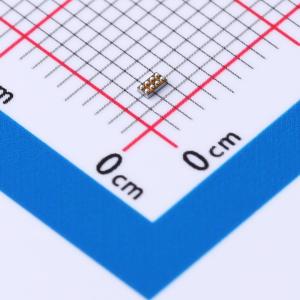

小型 1.6mm × 0.9mm 8 焊球 WCSP 封装

应用领域

可穿戴设备
健身追踪器
智能手表
健康状况监控
低功耗蓝牙、RF4CE、Zigbee
高效率、超低功耗应用
能量收集

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.15V~5.5V
	输出电压	1.2V；1.8V
	输出电流	300mA
	开关频率	1.2MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
