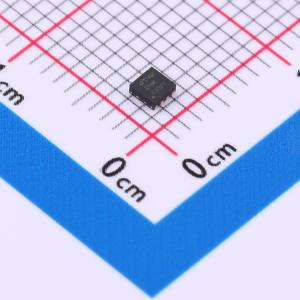

温馨提醒：图片仅供参考，商品以实物为准

TPS62160QDSGTQ1

3V至17V 1A 降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS62160-Q1 采用 2x2SON 封装的 3V-17V 1A 车用降压转换器
品牌名称: TI(德州仪器)
商品型号: TPS62160QDSGTQ1
商品编号: C2071947
商品封装: WSON-8-EP(2x2)
包装方式: 编带
商品毛重: 0.48克(g)

商品参数

商品概述

TPS62160-Q1 是一款易于使用的同步降压DC-DC 转换器，针对高功率密度的应用进行了优化。该器件的开关频率典型值高达2.25MHz，允许使用小型电感器，通过利用DCS-Control™拓扑技术提供快速的瞬态响应并实现高输出电压精度。此器件具有3V 至17V 宽运行输入电压范围，非常适用于由锂离子或其它电池以及12V 中间电源轨供电的系统。其输出电压为0.9V 至6V，支持高达1A 的持续输出电流（使用100% 占空比模式）。通过配置使能引脚和开漏电源正常状态引脚也可以实现电源排序。在节能模式下，器件可根据输入电压(VIN) 生成约17μA 的静态电流。负载较小时可自动且无缝进入节能模式，同时该模式可保持整个负载范围内的高效率。在关断模式下，此器件会关闭且关断期间的流耗少于2μA。此器件采用2mm×2mm (DSG) 8 引脚WSON 封装。

商品特性

DCS-Control™拓扑技术符合汽车应用要求具有符合AEC-Q100 的下列结果
器件温度等级： -40°C 至125°C 的运行结温范围
器件人体模型(HBM) 静电放电(ESD) 分类等级H2
器件充电器件模型(CDM) ESD 分类等级C4B
输入电压范围：3V 至17V
输出电流高达1A

应用领域

汽车类12V 导轨式电源
以太网供电(POE) 的同轴负载点(POL) 电源
摄像机模块、视频模块
低压降稳压器(LDO)

优惠活动

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~17V
	输出电压	900mV~6V
	输出电流	1A
	开关频率	2.25MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	17uA
	开关管(内置/外置)	内置
	输出类型	可调
