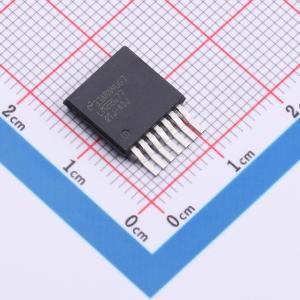

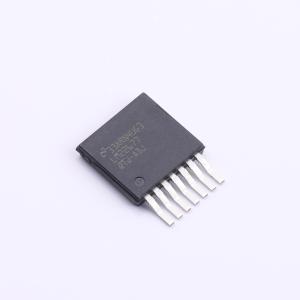

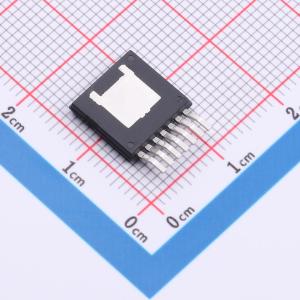

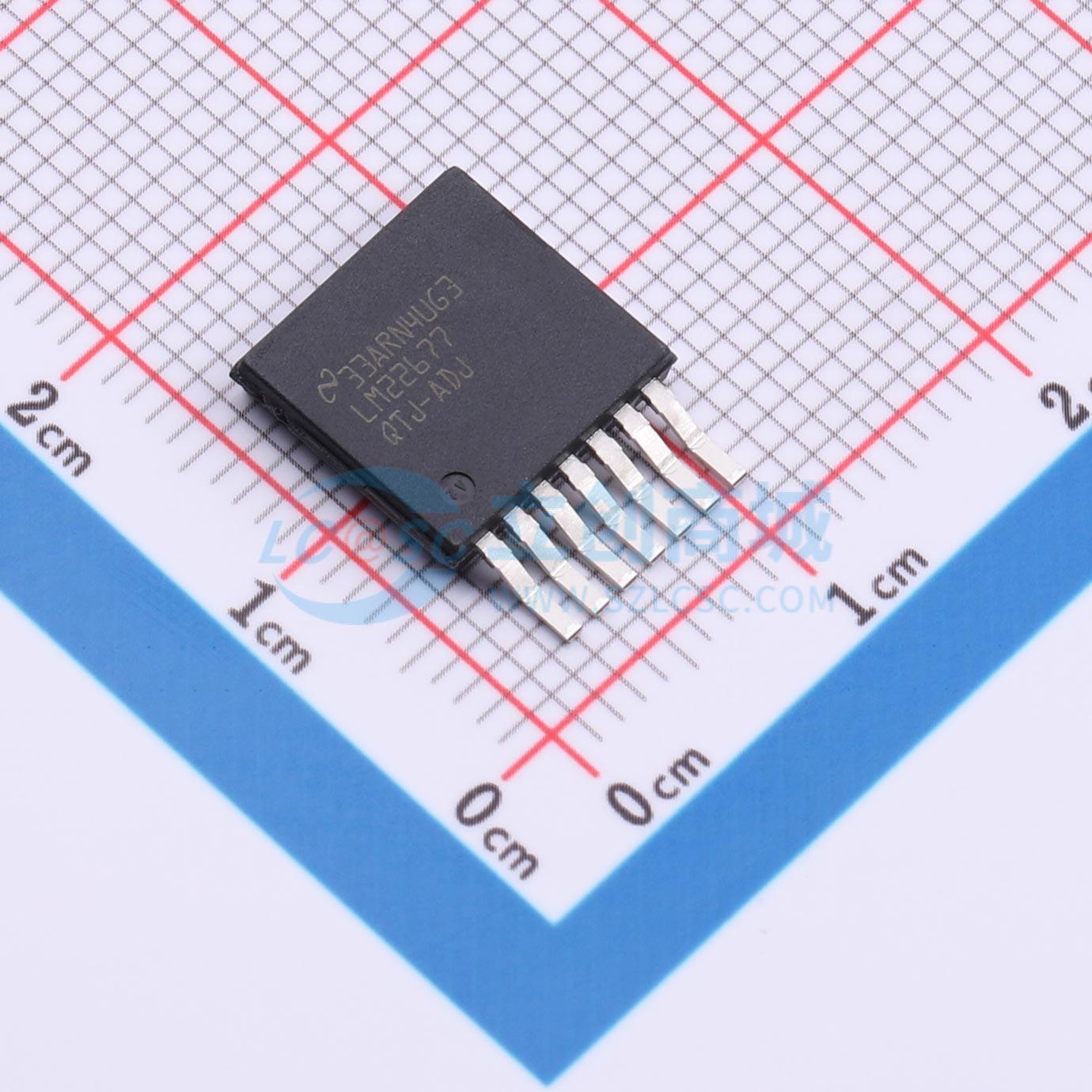

温馨提醒：图片仅供参考，商品以实物为准

LM22677QTJE-ADJ/NOPB

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM22677-Q1 具有同步功能或可调开关频率的 5A SIMPLE SWITCHER 降压稳压器
品牌名称: TI(德州仪器)
商品型号: LM22677QTJE-ADJ/NOPB
商品编号: C2071946
商品封装: TO-263-7
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

LM22677 开关稳压器可使用最少的外部元件来提供实现高效高压降压稳压器所需的全部功能。这款稳压器易于使用，且集成有一个42V N 通道MOSFET 开关，可提供高达5A 的负载电流。并且特有出色的线路和负载调节以及高效率 (>90%)。电压模式控制提供较短的最小接通时间，从而实现了输入和输出电压间的最宽比率。内部环路补偿意味着用户无需承担计算环路补偿组件的枯燥工作。这款稳压器提供有5V 固定输出和可调输出电压两种选项。默认开关频率设为500kHz，这样便可以使用小型外部元件并且能够提供良好的瞬态响应。此外，还可以使用单个外部电阻在200kHz 至1MHz 的范围内对频率进行调节。内部振荡器可被同步至一个系统时钟或同步至其它稳压器的振荡器。精密使能输入可实现稳压器控制和系统电源排序的优化。在关断模式下，稳压器流耗只有 25μA（典型值）。LM22677 还内置有热关断和限流功能，可防止器件发生意外过载。

商品特性

宽输入电压范围：4.5V 至42V
内部补偿电压模式控制，在使用低等效串联电阻(ESR) 陶瓷电容器时可保持稳定
100mΩ N 通道金属氧化物半导体场效应晶体管(MOSFET)
输出电压选项：-ADJ（输出电压低至1.285V），-5.0（输出电压固定为5V）
±1.5% 反馈基准精度
500kHz 默认开关频率
可调开关频率和同步
-40°C 至 +125°C 的运行结温范围
精密使能输入
集成引导加载二极管
集成软启动
完全WEBE NCH(⊥) 启用
LM22677-Q1 是一款汽车级产品，符合AEC-Q100 1 级标准（运行结温范围为 -40°C 至 +125°C ）

应用领域

工业控制
电信和数通系统
嵌入式系统
转换自标准24V、12V 和5V 输入电源轨

优惠活动

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~42V
	输出电压	1.285V~37V
	输出电流	5A
	开关频率	500kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
