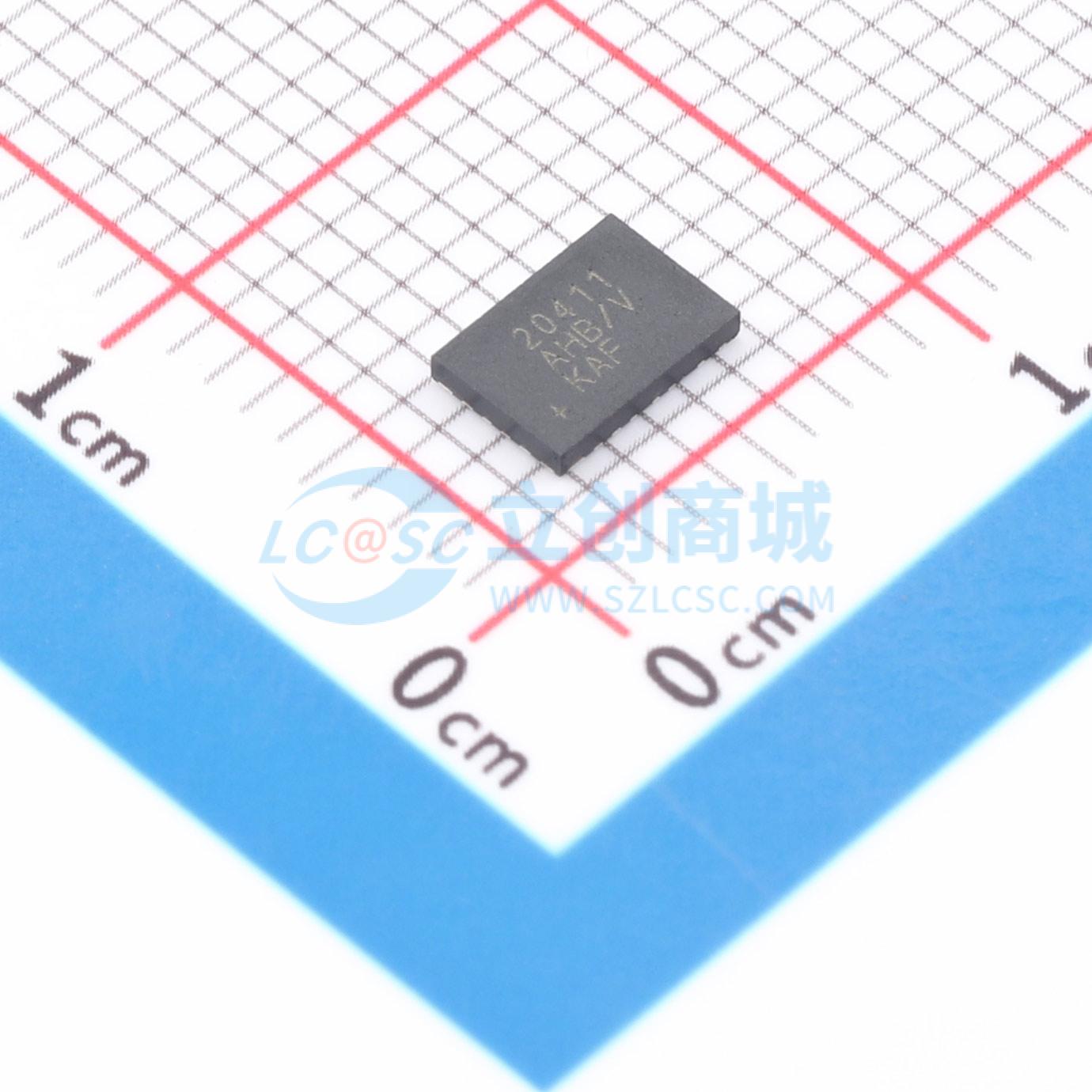

温馨提醒：图片仅供参考，商品以实物为准

MAX20411AAFHB/VY+

高效率同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MAX20411是一款高效率的同步降压转换器,支持3.0V到5.5V的输入电压范围,输出电压范围为0.5V到1.275V,峰值输出电流可达40A。该系列器件适用于车载点负载和后调节应用,具有I2C控制输出电压、差分远程电压检测、2.1MHz固定频率PWM模式等特性。
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX20411AAFHB/VY+
商品编号: C20265495
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

MAX20411 是一系列高效同步降压转换器，其输入电压范围为 3.0V 至 5.5V，输出电压范围为 0.5V 至 1.275V。宽输入/输出电压范围以及能够提供高达 40A 的峰值输出电流，使该系列器件非常适合板载负载点和后级调节应用。在负载、线路和温度范围内，MAX20411 的输出误差低至 ±0.75%。 MAX20411 采用 2.1MHz 固定频率 PWM 模式，具有更好的抗噪能力和负载瞬态响应。2.1MHz 的工作频率允许使用全陶瓷电容，并最大限度减少外部元件。扩频频率调制选项可最大限度降低辐射电磁干扰。集成的低 RDS(ON) 开关提高了重载时的效率，并且比分立解决方案的布局更简单。该器件采用 MAXQ 电源架构，可提供精确的瞬态性能和相位裕量。这使得在任何特定应用中，在最大限度降低系统成本的同时，能够获得最大功率、性能和精度。 MAX20411 提供出厂预设的输出电压。I2C 接口支持具有可编程压摆率的动态电压调整。其他特性包括可编程软启动和过温保护。

商品特性

高效 DC-DC 转换器，峰值输出电流高达 40A
差分远程电压感应
3.0V 至 5.5V 工作电源电压
I2C 控制的输出电压
以 6.25mV 为步进，范围从 0.5V 至 1.275V
出色的负载瞬态性能
先进的可编程补偿
MAXQ 电源架构
混合负载线和积分器选项
2.1MHz 或 1.05MHz 工作频率
输出电压精度低至 ±0.75%
RESET 输出
电流模式、强制 PWM 工作
符合 ASIL D 标准
冗余参考
BIST 诊断
I2C 上的 PEC
精度为 ±1% 的可编程过压/欠压保护
过温和短路保护
3.5mm x 5mm、21 引脚、可侧焊 FCQFN 封装
符合 AEC-Q100 标准，-40℃ 至 +125℃ 1 级温度范围

应用领域

汽车 ADAS 系统 SoC 核心电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(420个/圆盘，最小起订量 1 个)

个

起订量：1 个420个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~5.5V
	输出电压	500mV~1.275V
	输出电流	-
	开关频率	2.1MHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	-
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	-
	输出类型	-
