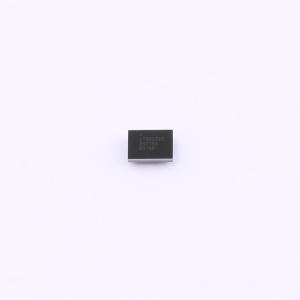

MAX17332X22+

MAX17332是一款静态电流（IQ）为35μA的独立充电器、电量计、保护器以及单节锂离子/聚合物电池内部自放电检测IC。当存在电压源时，该IC采用AccuCharge™充电器技术，通过调节充电N沟道FET来控制充电过程。它可调节充电电压、电流和FET温度。非易失性存储器的灵活配置支持独立充电。该IC支持以下应用： 低功耗充电 • 可直接从通用5V USB获取1mA至500mA电流进行充电 • 无需进行USB识别/协调 高功率并联电池组（>1000mA） • 可独立为并联电池组充电 • 防止并联电池之间的交叉充电 • 通过警报协调外部DC - DC转换器 • 最大限度减少压降和发热 保护和充电控制——电池组或主机端 该IC的理想二极管电路支持对系统瞬态和适配器移除做出快速响应，且CHG FET两端的压降较低。 该IC采用ModelGauge™ m5 EZ算法，将库仑计数器的短期精度和线性度与基于电压的电量计的长期稳定性相结合，提供业界领先的精度。该IC可自动补偿电池老化、温度和放电速率的影响，在广泛的工作条件下，以毫安时（mAh）或百分比（%）的形式提供准确的充电状态（SOC）。 该IC监测电池的电压、电流、温度和状态，防止过压/欠压、过流、短路、过温/欠温以及过充情况，并利用外部高端N沟道FET提供内部自放电保护，确保锂离子/聚合物电池在安全条件下工作，从而延长电池使用寿命。

• 非易失性可编程独立充电器
• 充电电流精度1%，256种电流设置
• 充电电压精度0.25%，可配置范围2.42V至4.8V
• 可选手动充电控制
• FET温度限制和热调节
• 预充电、智能满充和阶梯充电选项
• JEITA——9个温度区域
• 电池健康状况 + 可编程安全/保护功能
• 过压/过充电流保护
• 与温度区域相关的过充/放电/短路电流保护
• 过温/欠温时零电压或>1.8V充电选项
• 欠压 + 智能空电保护
• 按钮唤醒/出厂运输模式（0.5μA）
• ModelGauge m5 EZ算法
• 电量百分比、容量、剩余时间/充满时间、电池老化程度
• Cycle+™电池老化预测 + 按老化程度安排充电
• 动态功率——估算功率能力
• SHA - 256认证，防止克隆
• 无需校准的精确测量
• 电流、电压、功率、时间、循环次数
• 管芯温度和两个热敏电阻
• 历史记录、用户数据
• 低静态电流
• FET启用：工作模式35μA，休眠模式21μA
• FET禁用：运输模式8μA，关机模式0.5μA
• 两线（I²C）和一线接口
• 1.9mm x 2.5mm 15凸点0.5mm间距晶圆级封装（WLP）

• USB PPS和直接充电
• 智能电池和混合超级电容电池
• 双屏智能手机、平板电脑
• 可听设备、可穿戴设备、智能手表
• 医疗设备、健康和健身监测器
• 手持无线电、计算机及配件
• 家庭/建筑自动化、传感器、摄像头
• 并联电池AR/VR系统
