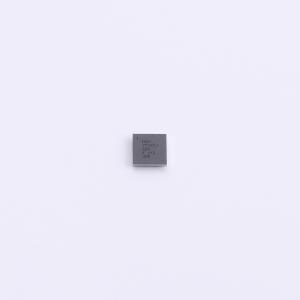

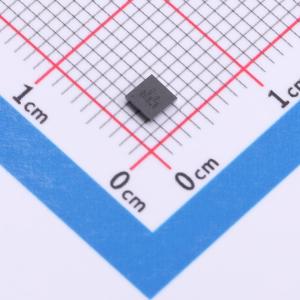

MAX77787JEWX+

3.15A USB Type-C 自主充电器，适用于单节锂离子/磷酸铁锂电池并支持JEITA标准

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 该充电器是一款独立的3.15A充电器，集成USB Type-C CC检测和反向升压功能。通过电阻可轻松配置快充电流和终止电压。IC工作输入电压为4.5V至13.4V，最大输入电流限制为3A，还实现了自适应输入电流限制（AICL）功能，可调节输入电流以防止弱适配器电压崩溃或折返。IC上的USB Type-C配置通道（CC）检测引脚可在插入USB插头后自动检测USB Type-C电源并配置输入电流限制，无需软件控制
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX77787JEWX+
商品编号: C20266102
包装方式: 袋装
商品毛重: 0.212克(g)

商品参数

商品概述

MAX77787 是一款独立的 3.15A 充电器，集成了 USB Type-C CC 检测和反向升压功能。通过电阻可轻松配置快充电流和终止电压。该 IC 的输入电压范围为 4.5V 至 13.4V，最大输入电流限制为 3A。该 IC 还实现了自适应输入电流限制（AICL）功能，通过降低输入电流来调节输入电压，防止弱适配器的电压崩溃或回折。该 IC 上的 USB Type-C 配置通道（CC）检测引脚可在插入 USB 插头后立即实现自动 USB Type-C 电源检测和输入电流限制配置，无需任何软件控制。该 IC 还利用 D+ 和 D- 引脚集成了 BC1.2 和专有适配器检测功能。该 IC 提供高达 5.1V、1.5A 的反向升压能力，可通过 ENBST 引脚启用；还提供 BYP 反向升压功能，可通过 ENBST 和 STBY 引脚组合启用。STAT 引脚指示充电状态，而 INOKB 引脚指示有效输入电压。将 CHGENB 引脚拉低可停止充电。该 IC 配备了智能电源选择器和电池真正断开 FET，用于控制电池的充电和放电，或在出现故障时隔离电池。该 IC 支持符合 JEITA 标准的锂离子电池。它还有另一种选项，支持不符合 JEITA 标准的磷酸铁锂电池。该 IC 采用 2.758mm x 2.758mm、间距 0.4mm、6 x 6 的晶圆级封装（WLP），适用于低成本 PCB 组装。

商品特性

高达 16V 保护
最大输入工作电压 13.4V
最大充电电流 3.15A
6A 放电电流保护
无需固件或通信
集成 USB Type-C CC 检测
集成 BC1.2 检测，适用于传统 SDP、DCP、CDP 和 DCD
针对常见专有充电器类型的超时集成 USB 检测
自动输入电流限制配置
采用自适应输入电流限制（AICL）的输入电压调节
5.1V、1.5A OTG 模式和 BYP 反向升压
充电安全定时器
带 NTC 热敏电阻监控的 JEITA 合规性
热关断
所有功能的引脚控制
可通过电阻配置快充电流/输入电流限制/终止电压
ENBST 引脚用于启用和禁用反向升压
STAT 引脚用于指示充电状态
INOKB 引脚用于指示输入电源正常
CHGENB 引脚用于启用和禁用充电
STBY 引脚用于支持待机模式
THM 引脚用于监控热敏电阻
集成电源路径
集成电池真正断开 FET

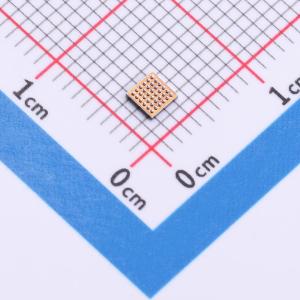

2.758mm x 2.758mm、6 x 6 WLP

应用领域

移动销售点（mPOS）终端
便携式医疗设备
无线耳机
GPS 跟踪器
可穿戴设备充电座
移动电源
移动路由器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(50个/袋，最小起订量 1 个)

个

起订量：1 个50个/袋

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4.5V~13.4V
	最大充电电流	3.15A
	充电饱和电压	4.55V
	放电截止电压	3V

	属性	参数值
	电池类型	锂电池；磷酸铁锂电池
	电池节数	1
	工作温度	-40℃~+85℃
	电池温度检测	支持
	静态电流(Iq)	50uA
