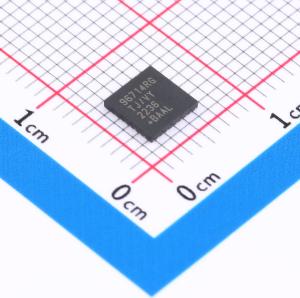

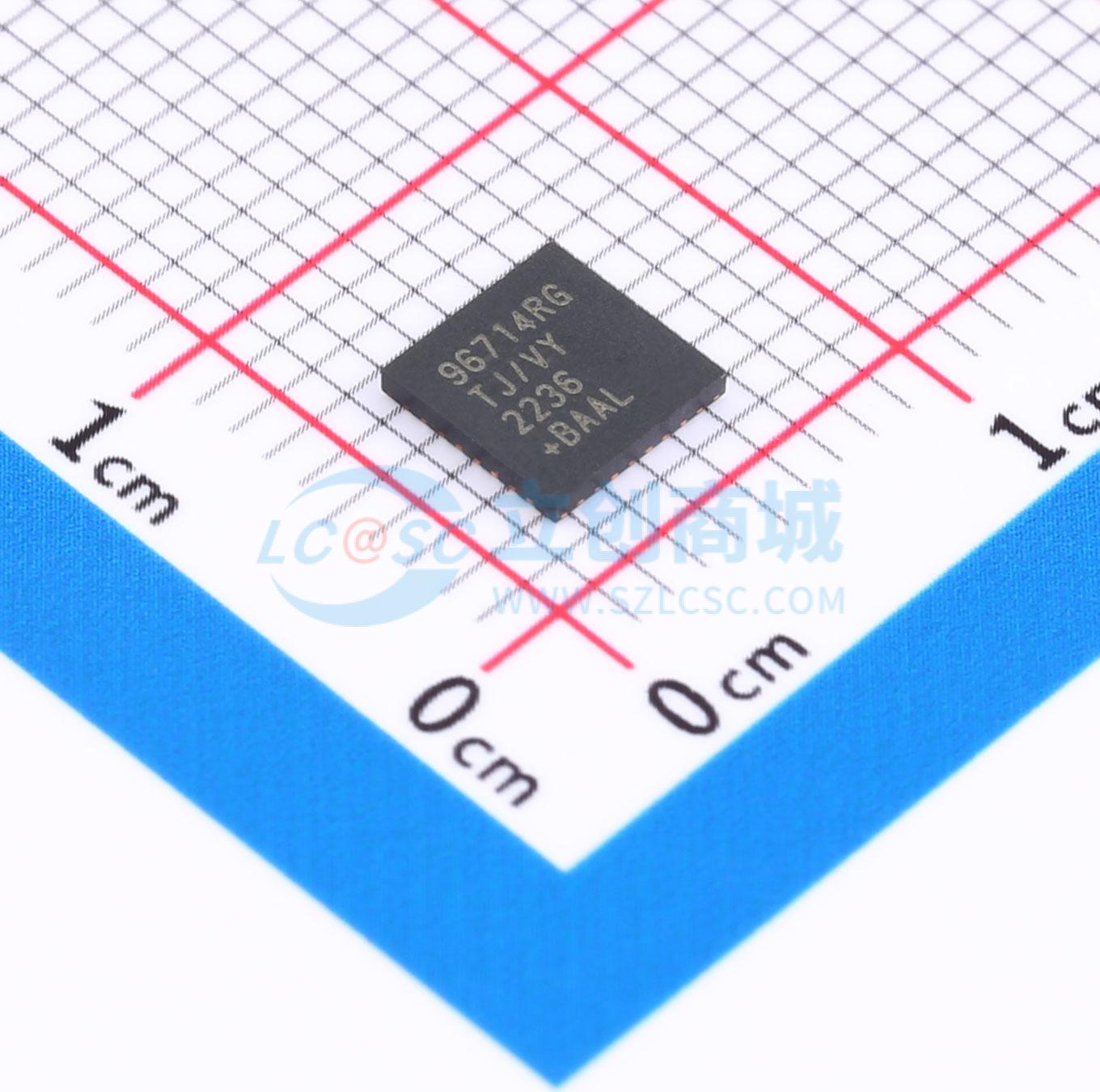

温馨提醒：图片仅供参考，商品以实物为准

MAX96714RGTJ/VY+

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MAX96714/F/R解串器可将GMSL™2/1输入转换为MIPI CSI - 2输出。这些器件允许在正向视频传输进行时同时传输双向控制通道。MAX96714/F/R在正向以3Gbps或6Gbps的固定速率运行，反向以187.5Mbps的速率运行。数据可通过符合GMSL2通道规格的低成本50Ω同轴电缆或100Ω屏蔽双绞线（STP）电缆传输。
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX96714RGTJ/VY+
商品编号: C20266125
商品封装: TQFN-32-EP(5x5)
包装方式: 管装
商品毛重: 1.06克(g)

商品参数

商品概述

MAX96714/F/R解串器可将GMSL™2/1输入转换为MIPI CSI - 2输出。这些器件允许在正向视频传输进行时同时传输双向控制通道。MAX96714/F/R在正向以3Gbps或6Gbps的固定速率运行，反向以187.5Mbps的速率运行。数据可通过符合GMSL2通道规格的低成本50Ω同轴电缆或100Ω屏蔽双绞线（STP）电缆传输。

商品特性

汽车级高速链路
3GHz（6Gbps）时最大插入损耗为 - 18dB
1.5GHz（3Gbps）时最大插入损耗为 - 19.5dB
自动适应通道条件变化
工作环境温度范围为 - 40℃至 + 105℃
单个GMSL输入最多可支持800万像素图像传感器
GMSL2正向链路速率为6/3Gbps
GMSL1正向链路速率为3.12Gbps
GMSL2/1反向链路速率分别为187.5Mbps/1Mbps
高速1x4通道MIPI输出端口，CSI - 2 v1.3
MIPI D - PHY v1.2，每通道速率达2.5Gbps
极性翻转和数据通道重新分配
支持16个虚拟通道
支持双向反向通道
九个可配置GPIO
1个I2C/UART端口，最高速率达1MHz
2个直通I2C/UART
降低物料清单成本并节省空间
微型5mm x 5mm TQFN标准封装且引脚可焊边
业界最小的同轴供电（PoC）回读（RoR），用于串行器无晶振运行
GMSL2模式下符合ASIL - B标准（MAX96714/F）
支持ASIL - B(D)分解（MAX96714/F）

应用领域

高级驾驶辅助系统（ADAS）
前视摄像头系统（FVC）
后视摄像头（RVC）
驾驶员监控系统（DMS）

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(60个/管，最小起订量 1 个)

个

起订量：1 个60个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	串行器/解串器
	类型	解串器
	数据速率	6Gbps
	工作电压	1.7V~3.6V

	属性	参数值
	工作温度	-40℃~+105℃
	输出	MIPI
	控制接口	I2C
