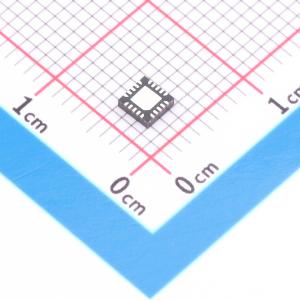

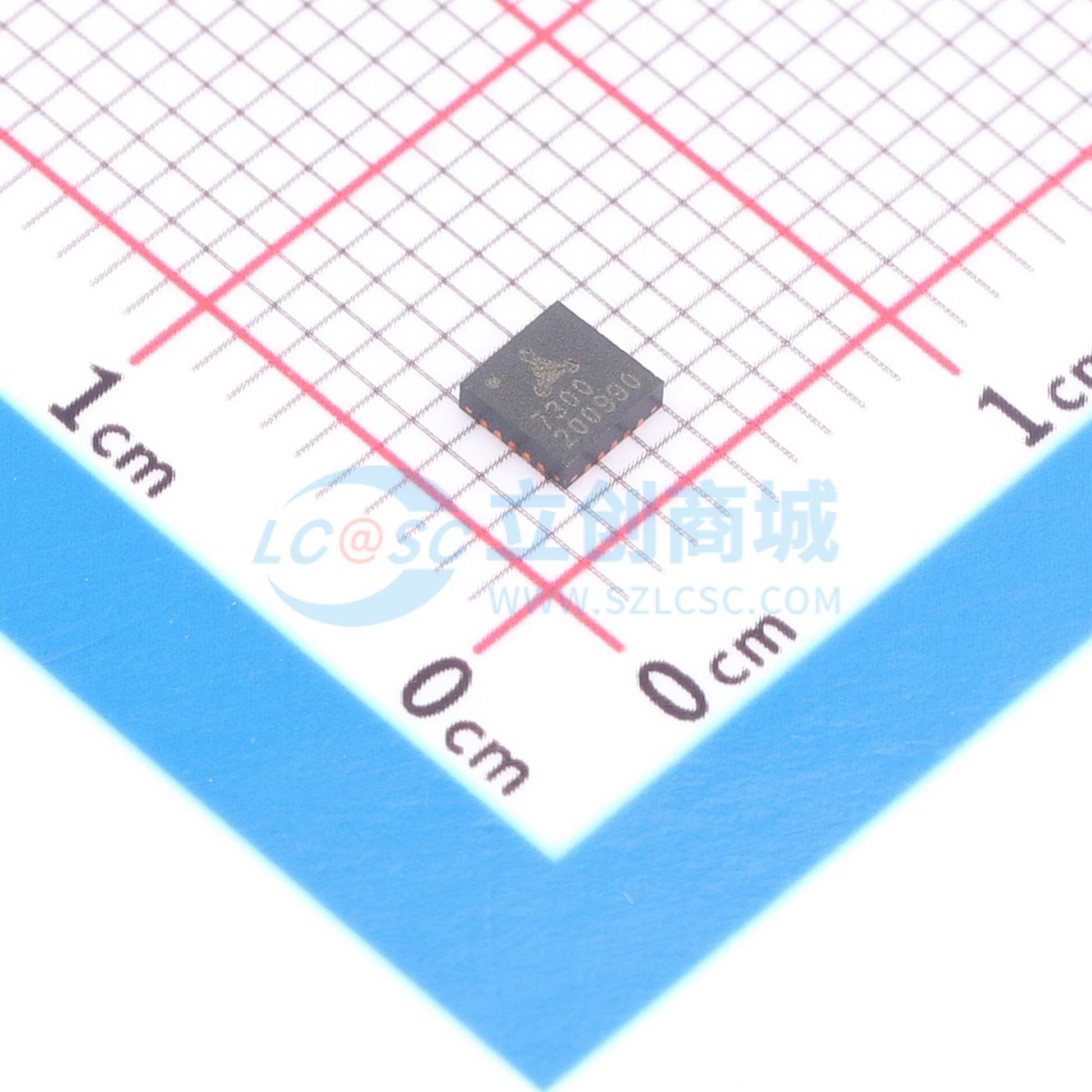

温馨提醒：图片仅供参考，商品以实物为准

TMC7300-LA

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: TMC7300-LA
商品编号: C20266145
商品封装: QFN-20(3x3)
包装方式: 托盘
商品毛重: 1克(g)

商品参数

商品概述

TMC7300采用集成式功率MOSFET和完整的集成式直流电机控制逻辑，具备高功率密度，可用于控制速度、限制扭矩或进行扭矩控制操作。它适用于广泛的应用场景，从电池系统到每个电机电流高达2A（2.4A）的嵌入式应用。全面的支持能够实现快速的设计周期，并使极具竞争力的产品快速上市。 CPU通过其UART接口操作该驱动器。它可配置电机的方向和速度以及电流限制，并通过UART接口访问诊断信息。TMC7300负责电压和电流调节以及过流保护。在单电机运行时，输出电流会增加，功耗会降低。 TMC7300可作为低压应用的外设驱动器。它可以驱动电阻性负载（如LED）或电感性负载（如电机或螺线管）。在具备保护功能的同时，它可提供高达2A的峰值输出电流。

商品特性

电压范围：2V（1.8V）…11V直流
电池供电：1 - 2节锂离子电池，或至少2节AA /镍氢电池
1 / 2个直流电机，电流高达2A / 2.4A，具备速度和扭矩控制功能
用于螺线管、继电器、灯具、电机等的直接桥接控制
单总线UART，用于双电机扭矩和速度控制
待机电流典型值<50nA
低RDSon值：低端170mΩ，高端170mΩ（典型值）
单直流电机的并联选项
提供电机负载反馈
全面的保护和诊断功能
采用20引脚QFN 3*3小型封装

应用领域

物联网和手持设备
电池供电的电机
4通道继电器和LED驱动
打印机、销售点系统
玩具
办公和家庭自动化
闭路电视、安防系统
暖通空调
移动医疗设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(490个/托盘，最小起订量 1 个)

个

起订量：1 个490个/托盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	有刷直流电机驱动芯片
	集成FET	-
	输出电流	-
	峰值电流	2.4A

	属性	参数值
	工作电压	-
	接口类型	UART
	导通电阻	170mΩ
	工作温度	-40℃~+125℃
