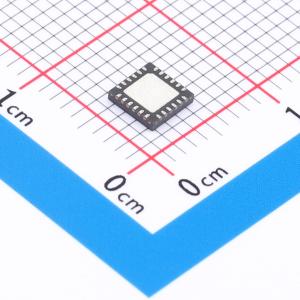

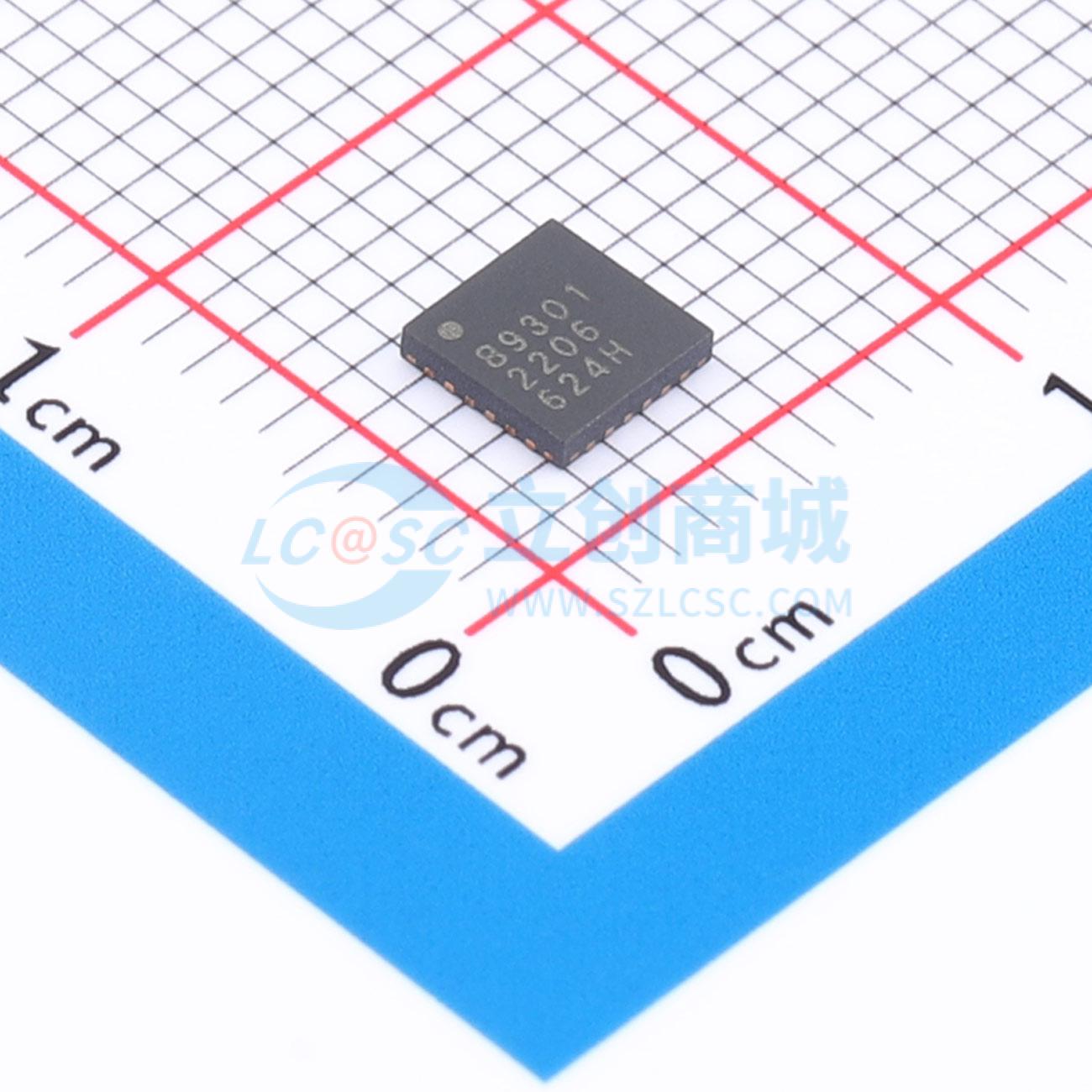

温馨提醒：图片仅供参考，商品以实物为准

A89301GESSR

无刷直流BLDC电机驱动芯片 50V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款三相、无传感器、无刷直流 (BLDC) 电机驱动器（栅极驱动器），可在 5.5 至 50V 电压下运行。完全集成了磁场定向控制 (FOC) 算法，以实现最佳效率和声学噪声性能。该器件可优化电机在静止、风车甚至逆风条件下的启动性能。电机速度通过模拟、PWM 或时钟输入进行控制。可选闭环速度控制，RPM 与时钟频率比可编程。提供简单的 I²C 接口，用于设置电机额定电压、额定电流、额定速度、电阻和启动配置文件。I²C 接口还用于开/关控制、速度控制和速度回读。采用带外露散热垫的 24 引脚 4mm×4mm QFN 封装（后缀 ES）。该封装无铅，引脚框采用 100% 雾锡电镀。
品牌名称: ALLEGRO(美国埃戈罗)
商品型号: A89301GESSR
商品编号: C2066112
商品封装: QFN-24-EP(4x4)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

A89301是一款三相无传感器无刷直流（BLDC）电机驱动器（栅极驱动器），工作电压范围为5.5至50 V。该器件完全集成了磁场定向控制（FOC）算法，以实现最佳效率和声学噪声性能。它能优化电机在静止、风车转动甚至逆风转动等条件下的启动性能。电机速度可通过模拟、PWM或时钟输入进行控制。可选闭环速度控制，且转速与时钟频率比可编程。提供简单的I²C接口，用于设置电机额定电压、额定电流、额定速度、电阻和启动曲线。I²C接口还用于开/关控制、速度控制和速度回读。 A89301采用带有外露散热焊盘的24引脚4 mm×4 mm QFN封装（后缀ES）。该封装无铅（Pb），引脚框架采用100%雾锡电镀。

商品特性

无需代码的无传感器磁场定向控制（FOC）
用于速度控制和状态回读的I²C接口
超静音低速运行
专有的防反转快速启动功能
软启动软关断（SOSO），实现静音运行
模拟/PWM/时钟模式速度控制
闭环速度控制
可配置的电流限制
风车启动运行
锁定检测
短路保护（OCP）
制动和方向输入
可调栅极驱动

应用领域

吊扇
落地扇
浴室排气扇
家用电器风扇和泵

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(6000个/圆盘，最小起订量 1 个)

个

起订量：1 个6000个/圆盘

总价金额：

￥ 0.00

近期成交7单

	属性	参数值
	商品目录	无刷直流(BLDC)电机驱动芯片
	驱动类型	三相
	工作电压	5.5V~50V

	属性	参数值
	静态电流(Iq)	10uA
	接口类型	I2C
	工作温度	-40℃~+105℃
