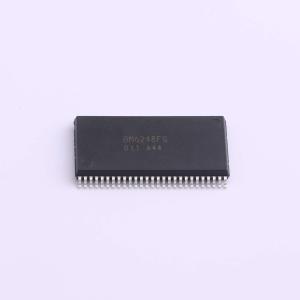

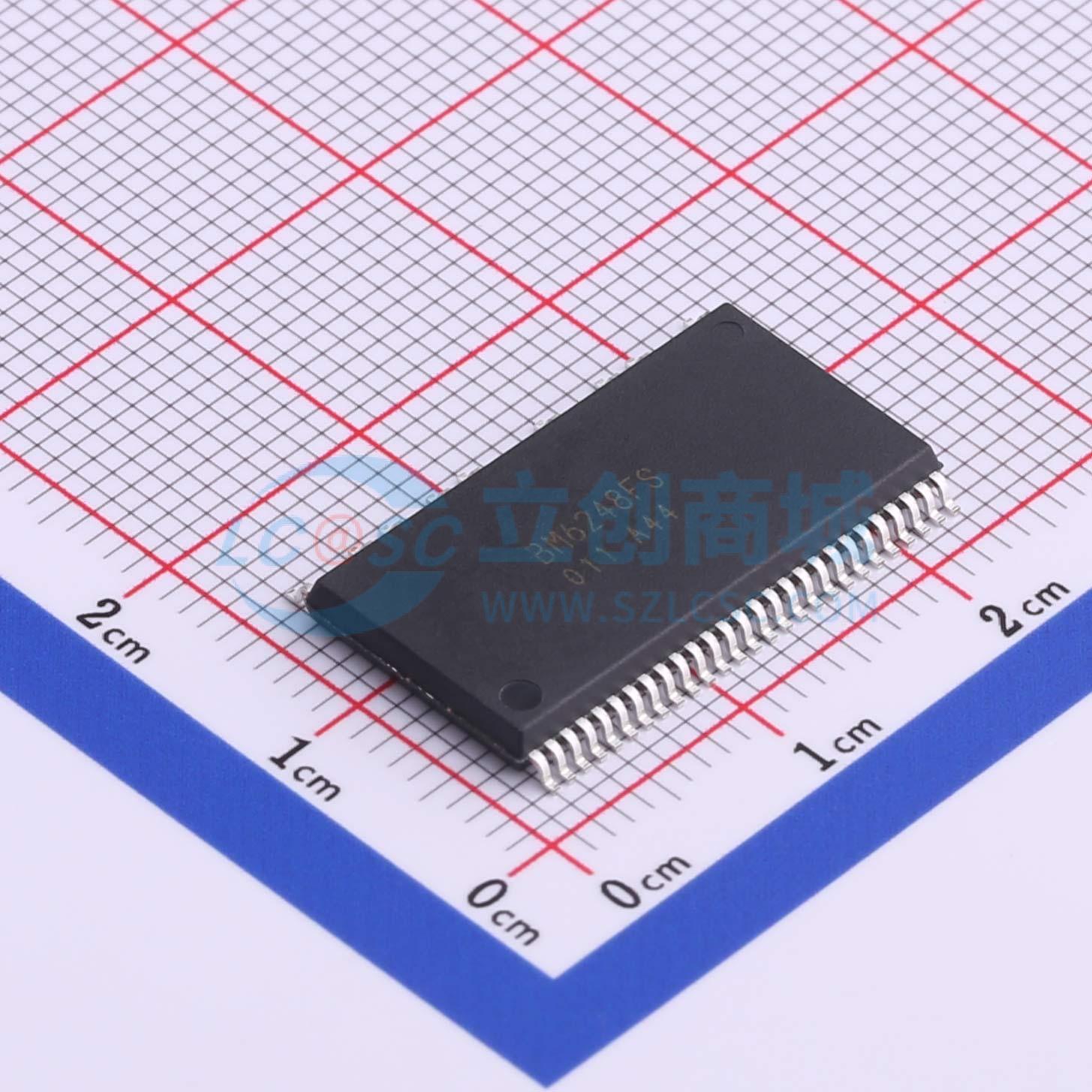

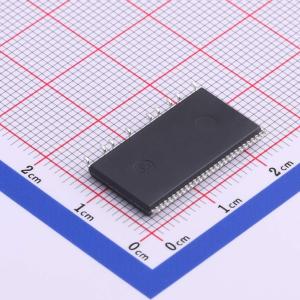

BM6248FS-ZE2
1.5A 无刷直流BLDC电机驱动芯片 16.5V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款三相无刷风扇电机驱动IC采用PrestoMOS™作为输出晶体管，并将180°正弦换向控制芯片和高压栅极驱动芯片封装在一个小型全模塑封装中。内置过流、过热、欠压锁定保护电路以及带电流调节的高压自举二极管，有助于缩小电机内置PCB的尺寸。
- 品牌名称
- ROHM(罗姆)
- 商品型号
- BM6248FS-ZE2
- 商品编号
- C2066078
- 商品封装
- SSOP-A54-36A-11.4mm
- 包装方式
- 编带
- 商品毛重
- 1.956克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无刷直流(BLDC)电机驱动芯片 | |
| 驱动类型 | 三相 | |
| 集成FET | - | |
| 输出电流 | 1.5A | |
| 峰值电流 | 2.5A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 13.5V~16.5V | |
| 导通电阻 | 2.7Ω | |
| 接口类型 | - | |
| 工作温度 | -40℃~+125℃ |
商品概述
这款三相无刷风扇电机驱动IC采用PrestoMOS™作为输出晶体管，并将180°正弦换向控制器芯片和高压栅极驱动芯片集成在一个小型全模塑封装中。内置过流、过热、欠压锁定保护电路以及带电流调节功能的高压自举二极管。它有助于缩小电机内置PCB的尺寸。
商品特性
- 内置600V PrestoMOS™
- 输出电流1.5A
- 浮动高端驱动器（含二极管）实现自举操作
- 180°正弦换向
- 逻辑PWM控制（上下臂开关）
- 支持以1°为间隔从0°到+40°的相位控制
- 旋转方向切换
- 带脉冲数切换（4或12）的FG信号输出
- VREG输出（5V/30mA）
- 提供保护电路：CL、OCP、TSD、UVLO、MLP和外部故障输入
- 故障输出（开漏）
应用领域
- 空调
- 空气净化器
- 水泵
- 洗碗机
- 洗衣机
