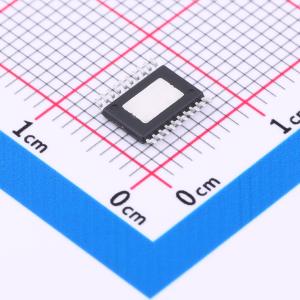

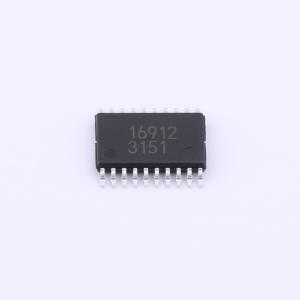

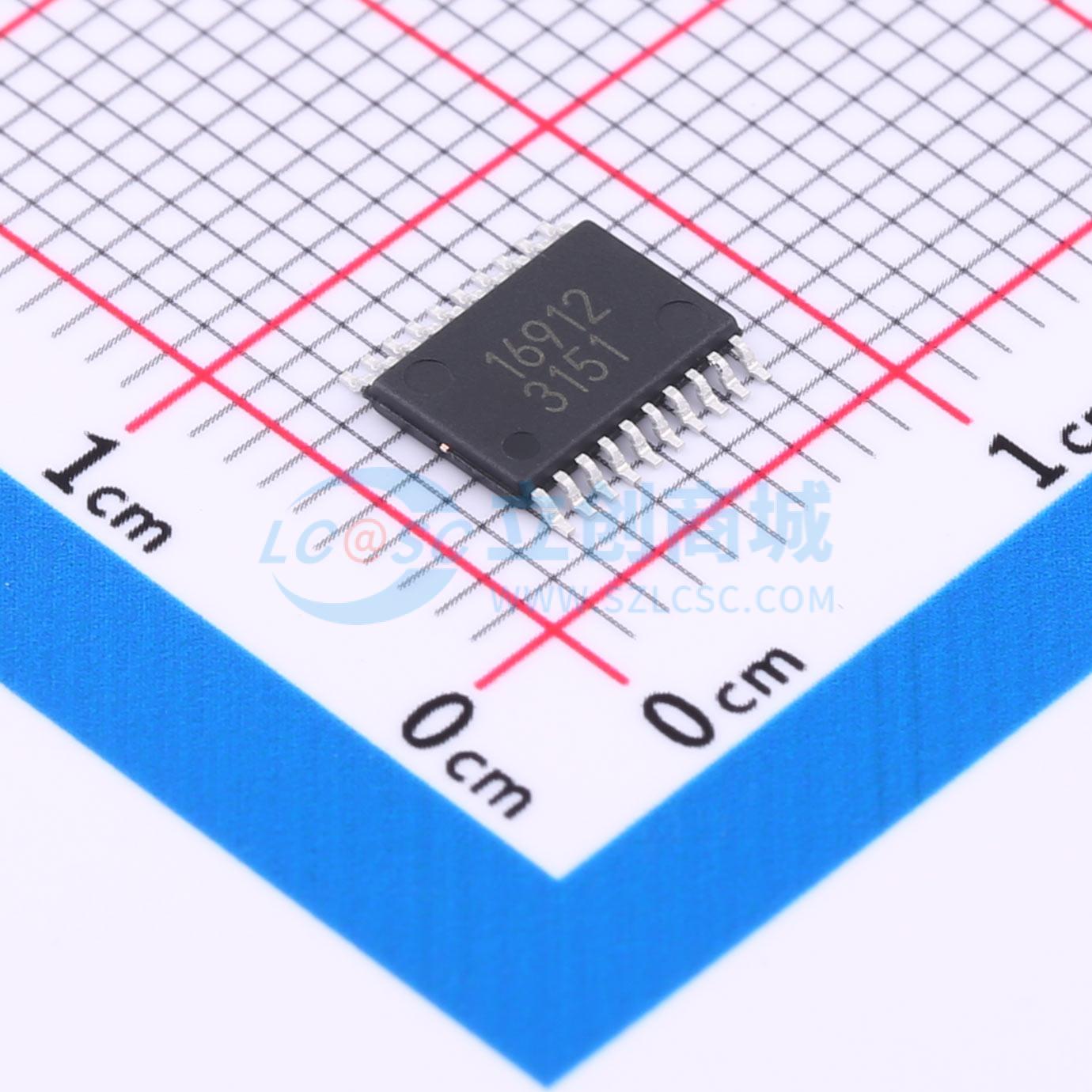

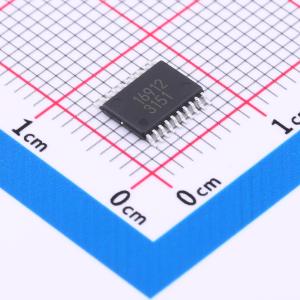

温馨提醒：图片仅供参考，商品以实物为准
BD16912EFV-CE2
适用于汽车的40V/3A额定H桥驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BD16912EFV - C 是一款用于汽车应用的单通道 H 桥 DMOS FET 驱动器。通过直接 PWM 控制或恒流 PWM 控制可实现高效驱动。
- 品牌名称
- ROHM(罗姆)
- 商品型号
- BD16912EFV-CE2
- 商品编号
- C2066080
- 商品封装
- HTSSOP-20-EP
- 包装方式
- 编带
- 商品毛重
- 0.11克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 集成FET | 是 | |
| H桥数量 | 1 | |
| 输出电流 | 3A | |
| 峰值电流 | 8A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 6V~18V | |
| 导通电阻 | 360mΩ | |
| 静态电流(Iq) | 10uA | |
| 工作温度 | -40℃~+150℃ |
商品概述
BD16912EFV-C是一款用于汽车应用的单通道H桥DMOS FET驱动器。 通过直接PWM控制或恒流PWM控制可实现高效驱动。 它配备了输出电流检测放大器、异常检测信号输出，具有低导通电阻和小封装的特点，有助于提高设备的可靠性、降低功耗并节省空间。
商品特性
- 通过AEC-Q100认证
- 背面露铜焊盘的小封装
- 内置功率DMOS FET的驱动器 2输入控制（正转、反转、空转、制动） 直接PWM控制 恒流PWM控制（电流限制） 节能（待机）
- 直通电流防护
- 输出电流检测放大器
- 异常检测信号输出 异常检测（过流、过压、热关断：TSD、热警告：TW） 输出保护（过流、过压、热关断：TSD） 欠压锁定：UVLO 1级
应用领域
- 汽车直流有刷电机
