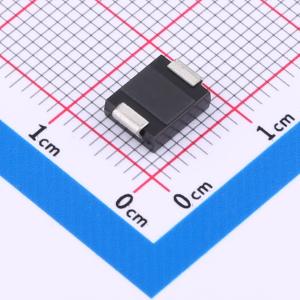

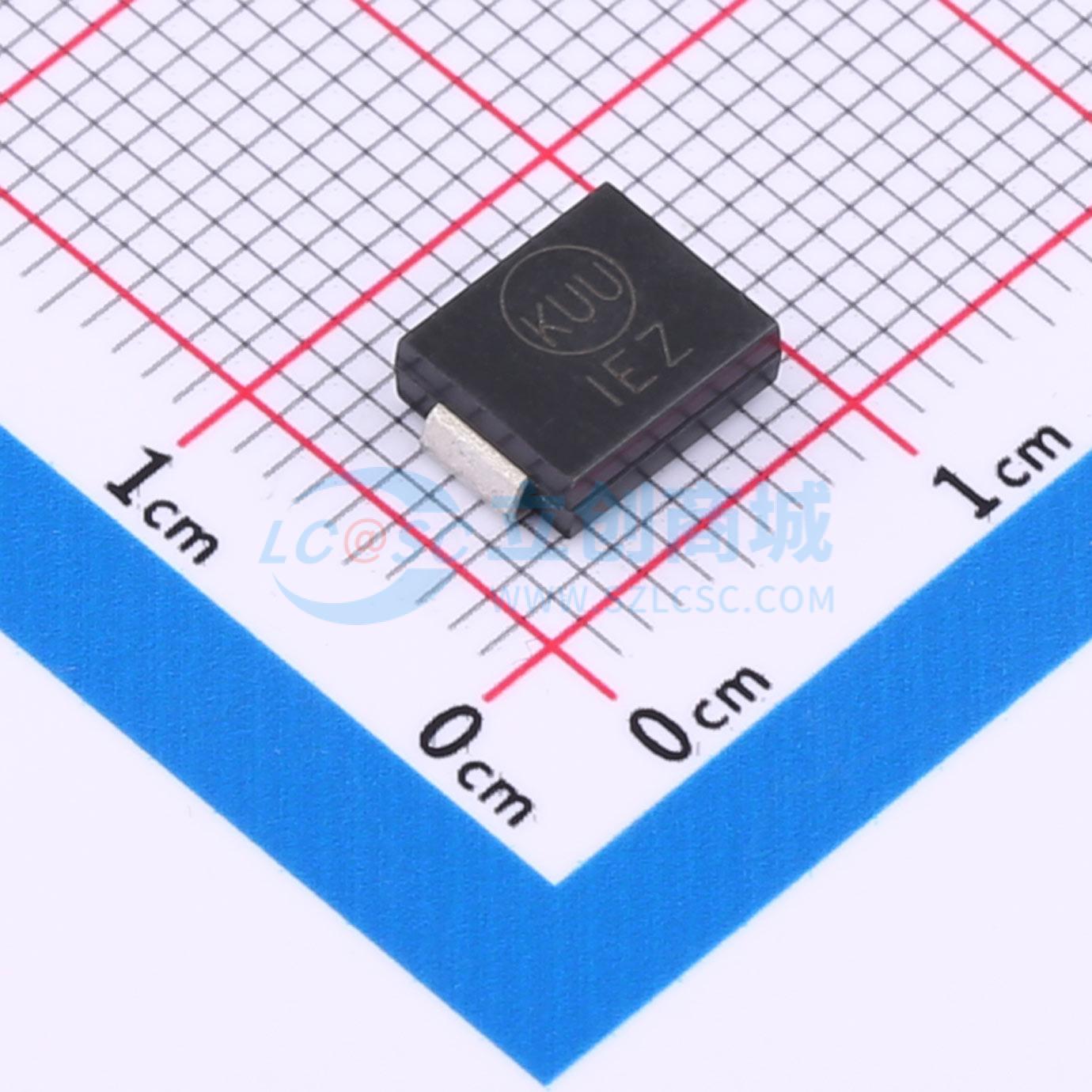

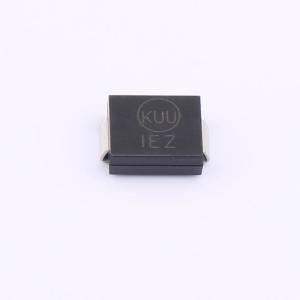

SMDJ24CA
双向TVS 24V截止 峰值浪涌电流：77.1A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：峰值功率耗散：3000W（10×1000μs脉冲）。 低外形封装。 出色的钳位能力。 当击穿电压（VBR）高于12V时，典型反向漏电流（IR）小于2μA。 玻璃钝化结。 快速响应时间：通常从0V到最小击穿电压小于1.0ps。 IEC 61000-4-2 ESD防护：空气放电30kV，接触放电30kV。 符合IEC 61000-4-2的数据线路ESD保护。 符合IEC 61000-4-4的数据线路EFT保护。 无卤且符合RoHS标准。 无铅涂层
- 品牌名称
- KUU
- 商品型号
- SMDJ24CA
- 商品编号
- C20199352
- 商品封装
- SMC
- 包装方式
- 编带
- 商品毛重
- 0.45克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 38.9V | |
| 峰值脉冲电流(Ipp) | 77.1A | |
| 峰值脉冲功率(Ppp) | 3kW |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 29.5V | |
| 反向电流(Ir) | 2uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃@(Tj) | |
| 防护等级 | IEC 61000-4-2；IEC 61000-4-4 | |
| 类型 | TVS |
商品特性
- 峰值功耗3000W，10×1000μs脉冲
- 薄型封装
- 出色的钳位能力
- 当击穿电压（VBR）高于12V时，典型反向电流（IR）小于2μA
- 玻璃钝化结
- 快速响应时间：从0V到最小击穿电压（BV）通常小于1.0ps
- 符合IEC 61000 - 4 - 2标准，静电放电（ESD）防护能力为30KV（空气）、30KV（接触）
- 依据IEC 61000 - 4 - 2标准对数据线进行静电放电防护
- 依据IEC 61000 - 4 - 4标准对数据线进行电快速瞬变脉冲群（EFT）防护
- 无卤且符合RoHS标准
- 无铅表面处理
