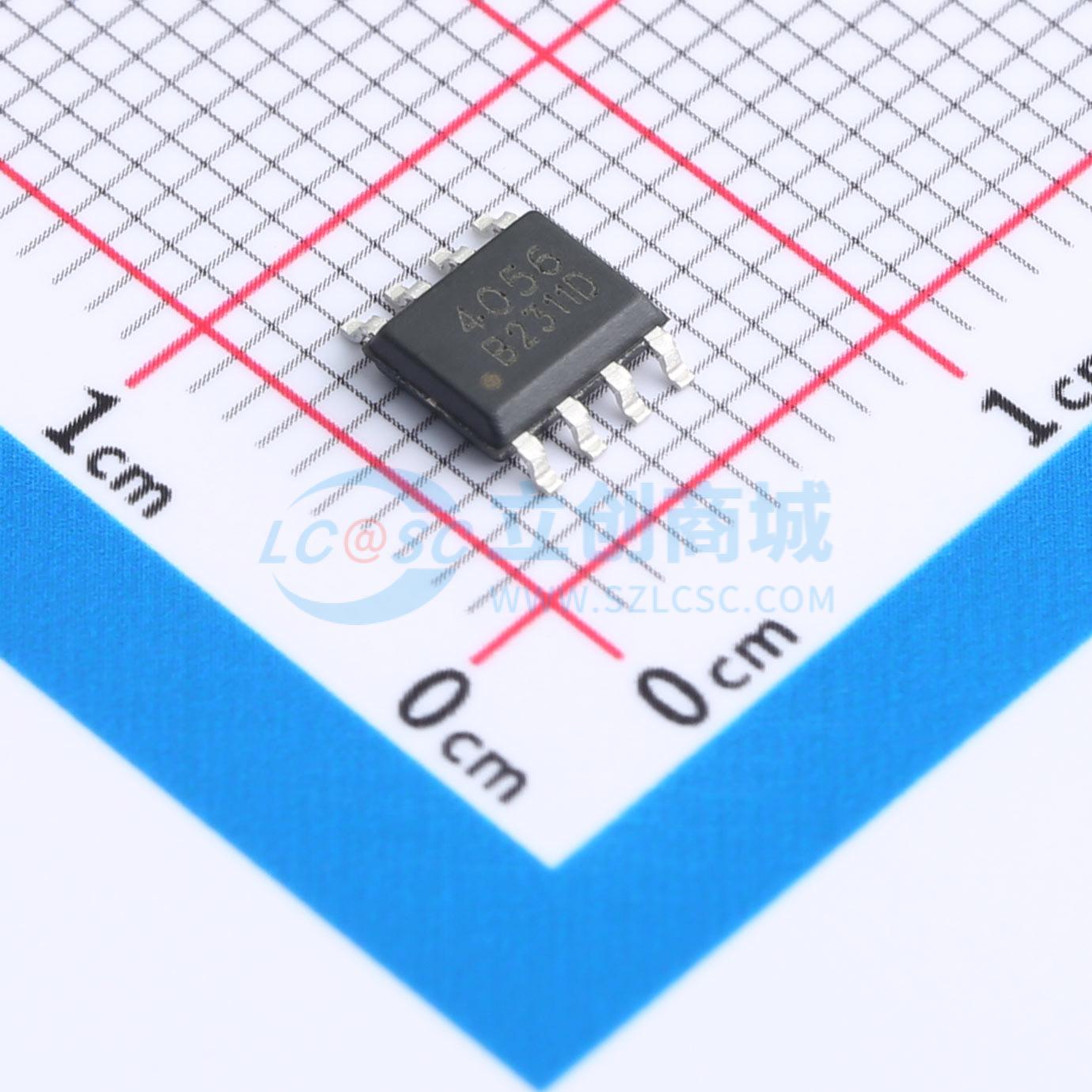

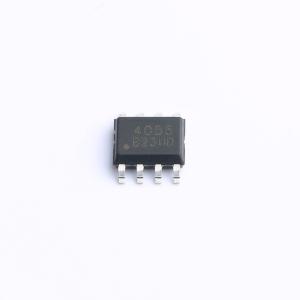

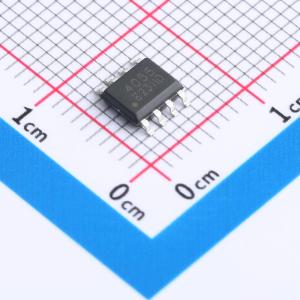

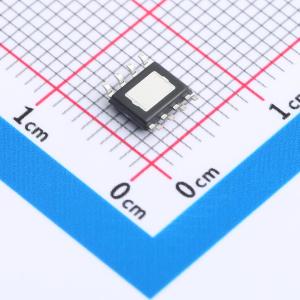

TP4056

线性锂电池充电芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TP4056是一款完整的单节钮离子电池采用恒定电流/恒定电压线性充电器。其底部带有散热片的ESOP8封装与较少的外部元件数目使得TP4056成为便携式应用的理想选择。TP4056可以适合USB电源和适配器电源工作。
品牌名称: YONGYUTAI(永裕泰)
商品型号: TP4056
商品编号: C20199357
商品封装: ESOP-8
包装方式: 编带
商品毛重: 0.14575克(g)

商品参数

商品概述

TP4056是一款完整的单节钮离子电池采用恒定电流/恒定电压线性充电器。其底部带有散热片的ESOP8封装与较少的外部元件数目使得TP4056成为便携式应用的理想选择。TP4056可以适合USB电源和适配器电源工作。由于采用了内部PMOSFET架构，加上防倒充电路，所以不需要外部隔离二极管。热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。充满电压4.2V而充电电流可通过一个电阻器进行外部设置。当充电电流在达到最终浮充电压之后降至设定值1/10时，TP4056将自动终止充电循环。当输入电压(交流适配器或USB电源)被拿掉时，TP4056自动进入一个低电流状态，将电池漏电流隆至3uA以下。TP4056在有电源时也可置于停机模式，从而将供电电流隆至100uA。TP4056的其他特点包括电池温度检测、欠压闭锁、自动再充电和两个用于指示充电、结束的LED状态引脚。

商品特性

6.5V电源输入(Vcc加串0.4R电阻可提高至8V)
高达1000mA的可编程充电电流
用于单节鲤离子电池
恒定电流/恒定电压操作，有温度自适应可实现充电速率最大化
精度达到±1%的预设充电电压
电池4.12V自动再充电
充电状态双输出、无电池和故障状态显示
C/10充电终止
涓流电流20%
无电源时电池漏电小于3uA
2.9V涓流充电
软启动限制了浪涌电流
电池温度监测功能
采用8引脚ESOP封装

应用领域

移动电话、PDA
MP3、MP4播放器
数码相机、电子词典
各种移动式设备、各种充电器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	-300mV~8V
	最大充电电流	1A
	充电饱和电压	4.2V
	放电截止电压	-

	属性	参数值
	电池类型	-
	电池节数	1
	工作温度	-40℃~+85℃
	电池温度检测	支持
	静态电流(Iq)	100uA
