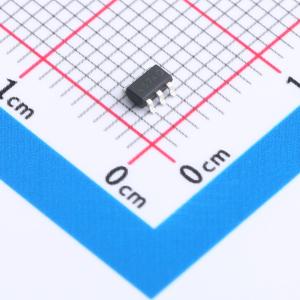

温馨提醒：图片仅供参考，商品以实物为准
TP4057
600mA 独立式线性锂离子电池
- 描述
- TP4057是一款用于单节锂离子电池的恒流/恒压充电器，无需外部检测电阻或隔离二极管，其SOT封装使其非常适合便携式应用。TP4057设计为在USB电源规格范围内工作。当结温升高时，内部模块会调节电流，以在设备高功率运行或环境温度较高时保护器件
- 品牌名称
- YONGYUTAI(永裕泰)
- 商品型号
- TP4057
- 商品编号
- C20199358
- 商品封装
- SOT-23-6L
- 包装方式
- 编带
- 商品毛重
- 0.039333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | -300mV~6.5V | |
| 最大充电电流 | 600mA | |
| 充电饱和电压 | 4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 放电截止电压 | 2.9V | |
| 电池类型 | - | |
| 电池节数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 30uA |
商品概述
TP4057是一款用于单节锂离子电池的恒流/恒压充电器。无需外部检测电阻或阻塞二极管，其SOT封装使其非常适合便携式应用。 TP4057设计用于符合USB电源规格。当结温升高时，内部模块会调节电流，以便在设备高功率运行或环境温度较高时保护设备。 充电电压固定为4.2V，充电电流限制可通过连接在PROG引脚和地之间的单个电阻进行编程。当流向电池的电流为编程值的1/10时，充电周期自动终止。如果移除外部适配器，TP4057关闭，2μA的电流可从电池流向设备。该设备可进入关断模式，将电源电流降至30μA。该设备还具备充电电流监测、欠压锁定和自动再充电功能。该设备采用SOT - 23 - 6L封装。
商品特性
- 可编程充电电流高达600mA
- 无需外部MOSFET、检测电阻或阻塞二极管
- 具备热调节的恒流/恒压操作，可在无过热风险的情况下最大化充电速率
- 可直接通过USB端口为单节锂离子电池充电
- 预设4.2V充电电压，精度为1%
- 自动再充电
- 软启动限制浪涌电流
- 关断模式下电源电流为30μA
- 2.9V涓流充电阈值
应用领域
- 手机
- 个人数字助理（PDA）
- 蓝牙应用
- 电池供电设备
