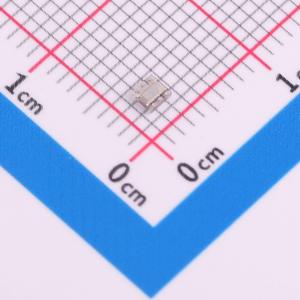

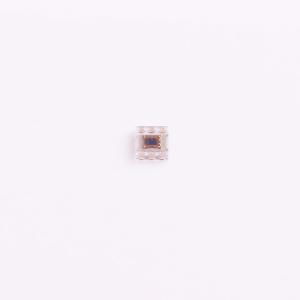

OPT4001DNPRQ1

OPT4001-Q1是一款用于测量可见光强度的光/数传感器（单芯片照度计）。为了测量准确的光强度，器件上专门设计的滤波器可与人眼的明视响应紧密匹配，并抑制常见光源中的近红外成分。OPT4001-Q1的输出是半对数的，具有9个二进制对数满量程照度范围，每个范围内具有高度线性响应，使得PicoStar™型号的测量能力为312.5μlux 至84klux，USON型号的测量能力为 400μlux 至107klux。此功能允许光传感器具有28位有效动态范围。内置的自动范围选择逻辑可根据照度级别动态调整器件增益设置，无需用户输入即可在各种条件下提供出色的分辨率。OPT4001-Q1上的工程光学滤波器提供了强大的近红外(NIR)抑制功能。当为了美观而将传感器置于深色玻璃下时，该滤波器有助于保持高精度。OPT4001-Q1 设计用于需要照度级别检测以增强用户体验的系统，该器件通常使用人眼匹配和近红外抑制功能来取代低精度光电二极管、光敏电阻器和其他环境光传感器。OPT4001-Q1 可通过 12 个步骤配置为以 600μs 到 800ms 的光转换时间运行，从而能够根据应用需要提供系统灵活性。转换时间包括光采集时间和模数转换器 (ADC) 转换时间。测量分辨率由光强度和采集时间两者决定，PicoStar™ 型号可有效地测量低至 312.5 μlux 的光强度变化，USON 型号可有效测量低至 400μlux 的光强度变化。数字操作可灵活用于系统集成。测量可以是连续的，也可以通过寄存器写入或硬件引脚一次性触发（PicoStar™型号中未提供硬件引脚）。该器件提供了阈值检测逻辑，这允许处理器进入睡眠状态，同时传感器会等待适当的唤醒事件以通过中断引脚进行报告（PicoStar™型号中未提供该引脚）。该传感器通过兼容I²C和SMBus的双线制串行接口报告表示照度级别的数字输出。输出寄存器上的内部先入先出(FIFO)可用于以较慢的速度从传感器读取测量值，同时仍保留器件捕获的所有数据。OPT4001-Q1还支持I²C突发模式，从而以更小的I²C开销帮助主机从FIFO读取数据。OPT4001-Q1 兼具低功耗和低电源电压功能，可延长电池供电系统的电池寿命。

• 符合面向汽车应用的 AEC-Q100 标准
• 温度等级 1 (PicoStar™ 型号): -40℃ 至 125℃, TA
• 温度等级 2 (USON 型号): -40℃ 至 105℃, TA
• 功能安全型
• 可提供用于功能安全系统设计的文档
• 通过高速 I²C 接口实现高精度、高速光/数转换
• 精密光学滤波，与人眼高度匹配，具有出色的近红外 (NIR) 抑制能力
• 半对数输出，9个二进制对数满量程照度范围，每个范围内都有高度线性响应
• 内置自动满量程照度范围选择逻辑，可根据输入光条件切换测量范围，从而始终具有出色的分辨率
• 28位有效动态范围
• 12个可配置转换时间:600 μs 至 800ms，适用于高速和高精度应用
• 用于硬件同步触发和中断的外部引脚中断（在 PicoStar™ 封装中不可用）
• 纠错码特性可提高汽车用例的可靠性
• 带 I²C 突发读出的输出寄存器的内部 FIFO
• 低工作电流:30μA
• 超低待机功耗:2μA
• 宽电源电压范围:1.6V至3.6V
• 可耐受 5.5V 电压的 I/O 引脚
• 可选择的I²C地址
• 小巧的外形，提供两种封装可选:PicoStar™ 为0.84mm × 1.05mm × 0.226mm；USON为2mm × 2mm × 0.65mm

• 平板电脑和电子阅读器
• 诊断扫描仪
• 电动汽车充电站
• 视频监控
• 车内和车外照明
• 信息娱乐系统与仪表组
• 电致变色和智能后视镜
• 平视显示系统
• 汽车摄像头系统
