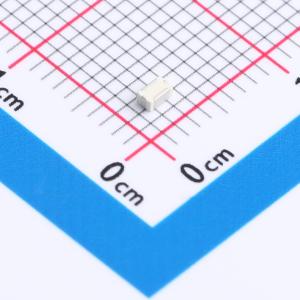

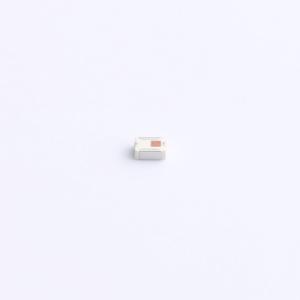

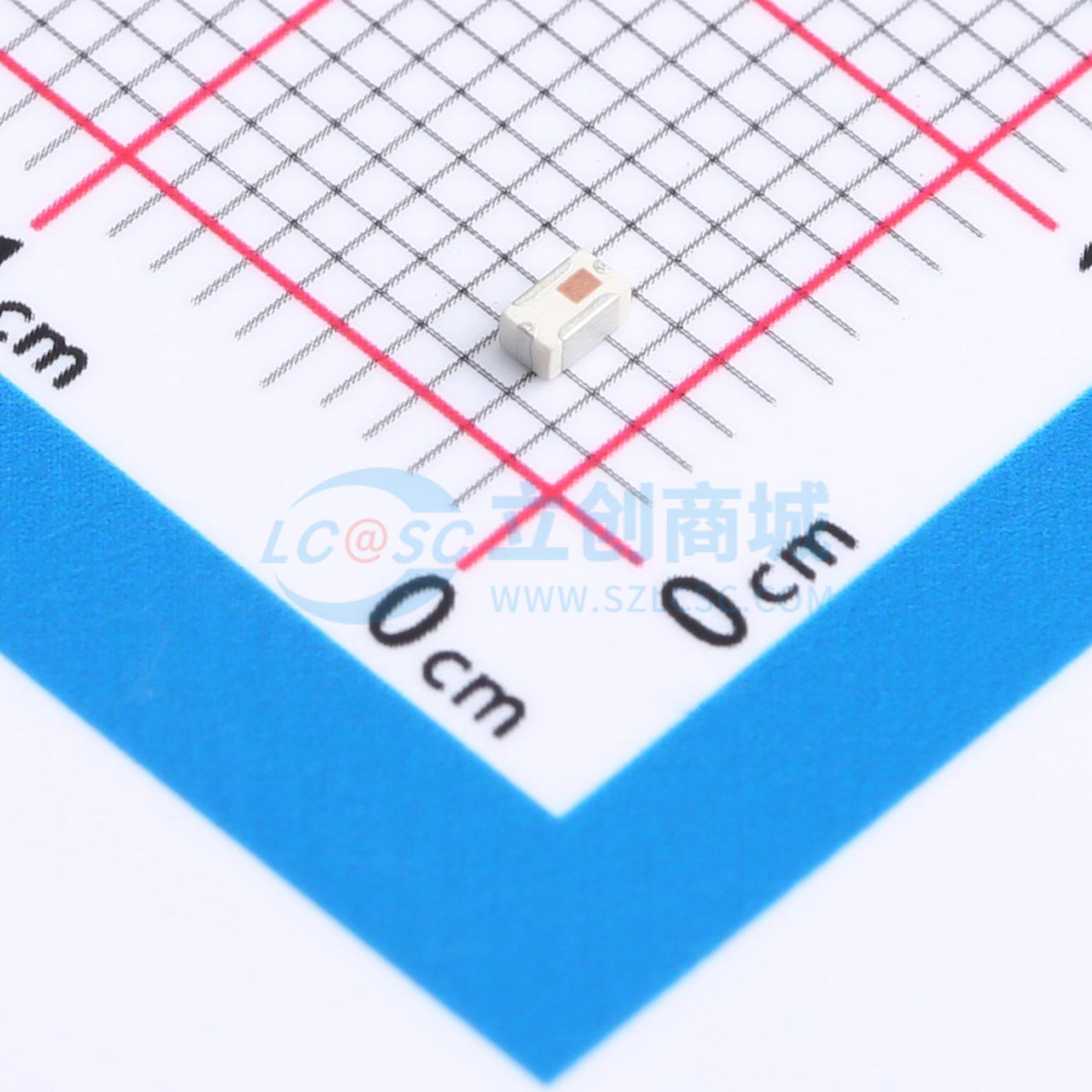

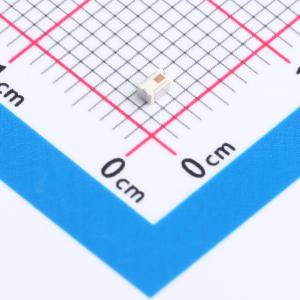

温馨提醒：图片仅供参考，商品以实物为准

BFCG-552+

5100至5930MHz LTCC带通滤波器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: BFCG-552+是LTCC带通滤波器，通带为5100至5930 MHz，支持多种应用。该型号典型通带插入损耗为1.2 dB，由于组件间相互作用最小的策略性布局，具有良好的阻带抑制能力。工作温度范围为-55至+125℃。采用微小的0805陶瓷外形，带有环绕式端接，适用于密集PCB布局，且由于寄生效应导致的性能变化极小。
品牌名称: Mini-Circuits
商品型号: BFCG-552+
商品编号: C20199916
商品封装: SMD-4P,2x1.2mm
包装方式: 编带
商品毛重: 0.031克(g)

商品参数

商品概述

BFCG - 552+是LTCC带通滤波器，通带为5100至5930 MHz，支持多种应用。该型号典型通带插入损耗为1.2 dB，由于组件间相互作用最小的策略性布局，具有良好的阻带抑制能力。工作温度范围为 - 55至+125℃。采用微小的0805陶瓷外形，带有环绕式端接，适用于密集PCB布局，且由于寄生效应导致的性能变化极小。

商品特性

超宽阻带
LTCC结构
微小尺寸（0.079 x 0.049 x 0.037"）
良好的功率处理能力
环绕式端接
微型尺寸0805（0.079"[2.0mm] x 0.049"[1.25mm] x 0.037"[0.95mm]）
低成本
可水清洗
RoHS合规

应用领域

ISM频段
WLAN

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RF滤波器
	滤波器类型	带通
	中心频率	5.515GHz
	绝对带宽	5.1GHz~5.93GHz

	属性	参数值
	阻抗	50Ω
	插入损耗	1.2dB
	工作温度	-55℃~+125℃
