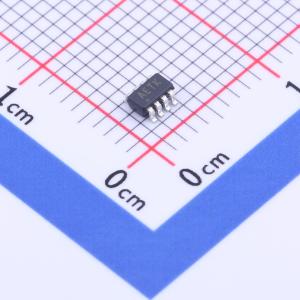

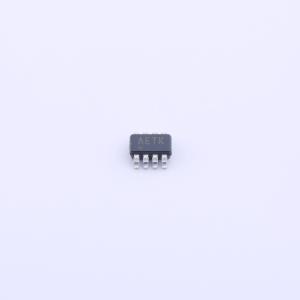

温馨提醒：图片仅供参考，商品以实物为准
MAX44242AKA+T
20V, 低输入偏置电流, 低噪声, 双通道运放
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 20V、低输入偏置电流、低噪声双运放,双通道运放以低功耗提供超低偏置电流、低噪声等优势
- 商品型号
- MAX44242AKA+T
- 商品编号
- C2060559
- 商品封装
- SOT-23-8
- 包装方式
- 编带
- 商品毛重
- 0.035克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 20V | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBP) | 10MHz | |
| 输入失调电压(Vos) | 600uV | |
| 输入失调电压温漂(Vos TC) | 2.5uV/℃ | |
| 压摆率(SR) | 8V/us | |
| 输入偏置电流(Ib) | 0.5pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 0.5pA | |
| 噪声密度(eN) | 5nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 111dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 1.2mA | |
| 输出电流 | 95mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.7V~20V | |
| 双电源(Vee~Vcc) | -10V~-1.35V；1.35V~10V |
商品概述
MAX44242在双通道中集高电压、低噪声、低输入偏置电流于一体，输出具备轨到轨特性。 这款双放大器可在较宽的电源电压范围内工作，单电源供电范围为2.7V至20V，或采用±1.35V至±10V的双电源供电，每通道仅消耗1.2mA的静态电源电流。 MAX44242是一款单位增益稳定放大器，增益带宽积为10MHz。该器件输出可驱动高达200pF的负载电容，无需任何外部隔离电阻补偿。 MAX44242提供8引脚SOT23和μMAX封装，额定工作温度范围为-40℃至+125℃的汽车级温度范围。 结合高输入阻抗、低输入偏置电流、宽带宽和快速建立时间，MAX44242是驱动精密模数输入和缓冲数模转换器输出的理想放大器。 MAX44242采用高阻抗CMOS输入级和特殊的ESD结构，可在低输入共模电压下实现低输入偏置电流工作。低输入偏置电流在与高阻或电容式传感器接口时非常有用，并且有利于为光电二极管传感器设计跨阻放大器。这使得该器件非常适合以地为参考的医疗和工业传感器应用。 MAX44242具有输入EMI滤波器，可避免输出受到射频干扰的影响。
商品特性
- 2.7V至20V单电源或±1.35V至±10V双电源
- 0.5pA（最大值）输入偏置电流
- 5nV/√Hz输入电压噪声
- 10MHz带宽
- 8V/µs压摆率
- 轨到轨输出
- 集成EMI滤波器
- 每个放大器1.2mA电源电流
应用领域
- 化学传感器接口
- 光电二极管传感器接口
- 医疗脉搏血氧仪
- 工业：过程与控制
- 精密仪器仪表
