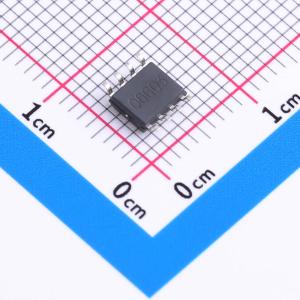

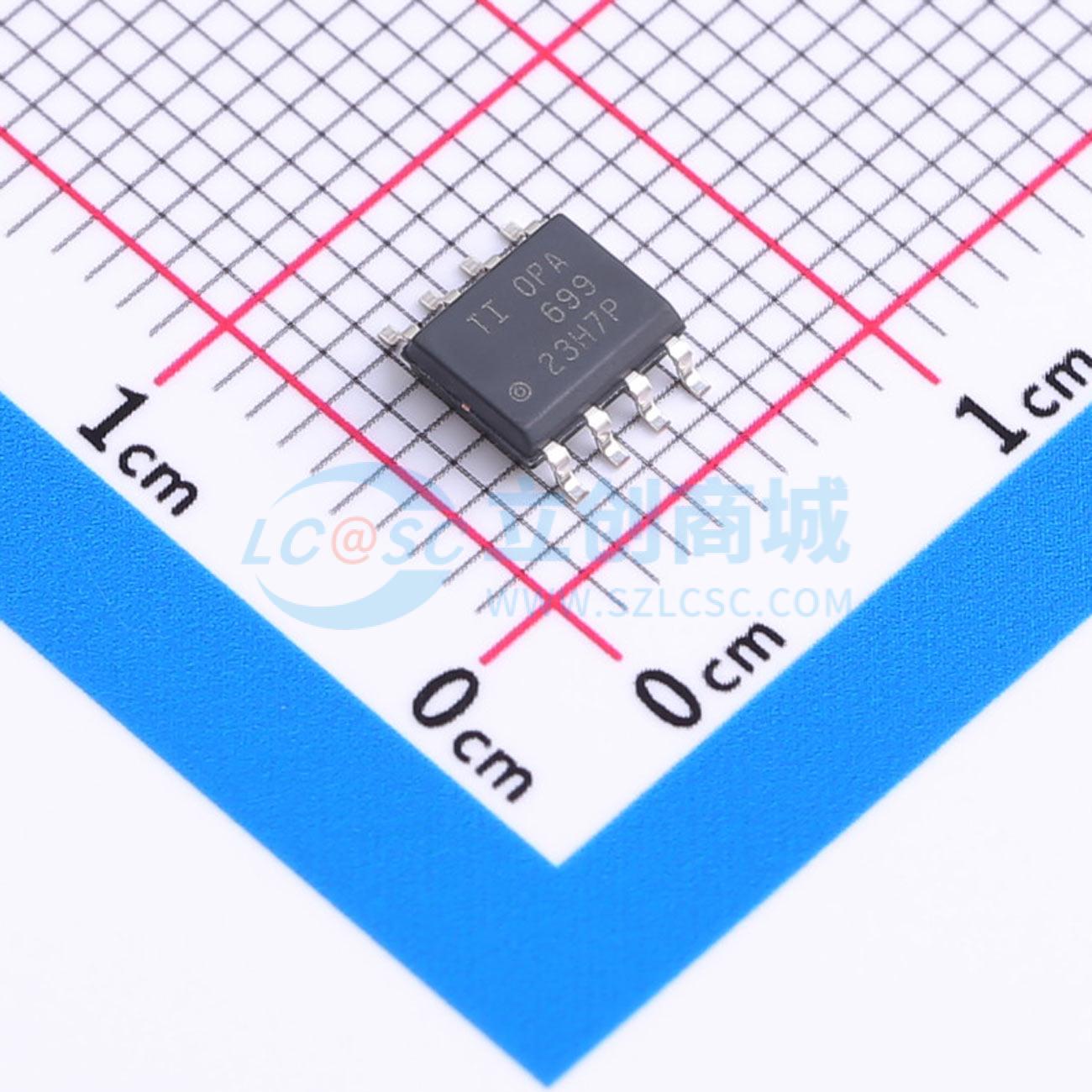

温馨提醒：图片仅供参考，商品以实物为准
OPA699IDR
宽带、高增益电压限幅放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- OPA699 OPA699: 宽带、高增益限压放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA699IDR
- 商品编号
- C2059943
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.175克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 1GHz | |
| 输入失调电压(Vos) | 5mV | |
| 输入失调电压温漂(Vos TC) | 1.5uV/℃ | |
| 压摆率(SR) | 1.4V/ns | |
| 输入偏置电流(Ib) | 3uA | |
| 输入失调电流(Ios) | 3uA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 4.1nV/√Hz@1MHz | |
| 共模抑制比(CMRR) | 61dB | |
| 静态电流(Iq) | 15.5mA | |
| 输出电流 | 120mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | - | |
| 双电源电压(Vee~Vcc) | -5V~5V | |
| 功能特性 | - |
商品概述
OPA699是一款宽带电压反馈运算放大器，具备双极性输出电压限制功能，增益≥+4时可稳定工作。当输出试图超出预设限制时，两个缓冲限制电压会对输出进行控制。该新型输出限制架构可将限幅器偏移误差控制在±10mV，运算放大器工作在线性区可至距离限制值20mV以内。窄非线性范围与低限制偏移的组合，允许将限制电压设置在所需线性输出范围的100mV以内。限幅状态恢复时间仅1ns，可保证过驱信号对信号通道保持透明。在输出端实现限制功能，而非在输入端，可在任意增益下保证指定的限制精度，支持OPA699应用于所有标准运算放大器应用场景。其从线性工作到输出限制的陡峭跳变可适配非线性模拟信号处理电路，快速恢复时间可支持高速应用。该器件采用行业标准引脚排列的SO-8封装，面向要求输出限制、快速恢复的低增益应用，可选用OPA698。
商品特性
- 接近限幅时保持高线性度
- 过驱恢复速度快，恢复时间1ns
- 限幅电压精度为±10mV
- 增益为+6时，-3dB带宽为260MHz
- 增益带宽积为1000MHz
- 增益≥+4V/V时工作稳定
- 压摆率为1400V/μs
- 支持±5V以及+5V电源供电
- 提供低增益版本OPA698
- 电源电压最高为±6.5V
- 输入电压范围为±Vs
- 限幅器电压范围为±(Vs - 0.7V)
- 存储温度范围为-65℃~+125℃
- SO-8封装引脚焊接温度（焊接3秒）为+260℃
- 最高结温为+150℃
- ESD防护等级：人体模型2000V，机器模型200V，器件充电模型1000V
应用领域
- 带快速过驱恢复的跨阻应用
- 快速限幅ADC输入驱动器
- 低传播延迟比较器
- 非线性模拟信号处理
- 差分放大器
- 中频限幅放大器
- OPA689升级替换
