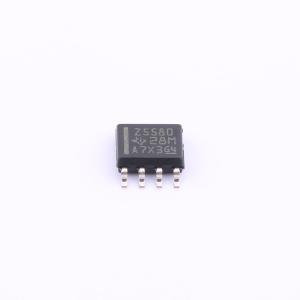

温馨提醒：图片仅供参考，商品以实物为准
TL5580IDR
TL5580IDR
- 描述
- TL5580 双路、32V、12MHz、低噪声 (7nV/√Hz) 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TL5580IDR
- 商品编号
- C2059947
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.119克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 12MHz | |
| 输入失调电压(Vos) | 1.5mV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 5V/us | |
| 输入偏置电流(Ib) | 100nA | |
| 输入失调电流(Ios) | 75nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 7nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 110dB | |
| 静态电流(Iq) | 6mA | |
| 输出电流 | - | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | - | |
| 双电源电压(Vee~Vcc) | -18V~-2V；2V~18V | |
| 功能特性 | - |
商品概述
TL5580是一款双极型双运算放大器，兼具优异的直流与交流性能，具备低失调电压、高增益带宽、低谐波失真、低噪声的特性，输出可驱动600Ω负载
商品特性
- 工作电压范围为±2 V至±18 V
- TL5580A在25℃条件下最大失调电压为1mV
- 典型增益带宽为12 MHz
- 典型压摆率为5 V/μs
- 典型总谐波失真为0.0005
- 在1 kHz条件下典型输入噪声电压为7 nV/√Hz
应用领域
- 音频领域
- 测试设备
- 工业过程控制
- 数据采集系统
- 有源滤波器
- 电源稳压
