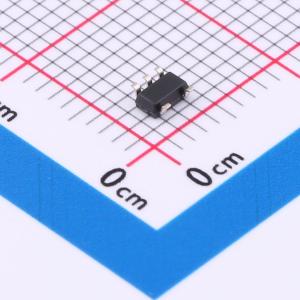

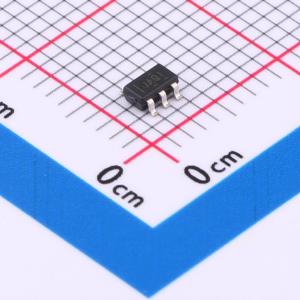

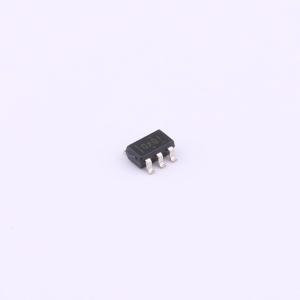

温馨提醒：图片仅供参考，商品以实物为准
OPA842IDBVR
宽带低失真单位增益稳定的电压反馈运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- OPA842 宽带低失真单位增益稳定的电压反馈运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA842IDBVR
- 商品编号
- C2059957
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.26克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 200MHz | |
| 输入失调电压(Vos) | 300uV | |
| 输入失调电压温漂(Vos TC) | 4uV/℃ | |
| 压摆率(SR) | 400V/us | |
| 输入偏置电流(Ib) | 20uA | |
| 输入失调电流(Ios) | 350nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 2.6nV/√Hz@1MHz | |
| 共模抑制比(CMRR) | 95dB | |
| 静态电流(Iq) | 20.2mA | |
| 输出电流 | 100mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | - | |
| 双电源电压(Vee~Vcc) | -5V~5V | |
| 功能特性 | 内置补偿 |
商品概述
这是一款宽带、低失真、单位增益稳定的电压反馈单片运算放大器，可实现出色的速度与动态范围，采用带有两个内部增益级的单位增益稳定电压反馈架构，在宽频率范围内可实现极低的谐波失真。经典差分输入具备精密运算放大器的常规优势，包括偏置电流消除，相比同类宽带产品具备更低的反相电流噪声，拥有优秀的差分增益相位性能、低电压噪声以及高输出电流驱动能力，适合多数高动态范围应用。单位增益稳定性使其尤其适配低增益差分放大器、跨阻放大器、增益为+2的视频线路驱动器、宽带积分器以及低失真模数转换器缓冲场景，另有同系列更高增益带宽、更低噪声的版本可选。
商品特性
- 单位增益带宽：400MHz
- 增益带宽积：200MHz
- 输入电压噪声：2.6nV/√Hz
- 5MHz处失真为-93dBc，失真水平低
- 开环增益：110dB
- 12位精度建立时间：22ns(0.01)
- 直流电压偏移典型值：300μV
- 差分增益/相位误差：0.003 / 0.008°
- 推荐工作电压：±5V
- 提供SO-8、SOT23-5两种封装
应用领域
- ADC/DAC缓冲驱动器
- 低失真中频放大器
- 有源滤波器配置
- 低噪声差分接收器
- 高分辨率成像
- 测试仪器
- 专业音频
- OPA642升级替换
