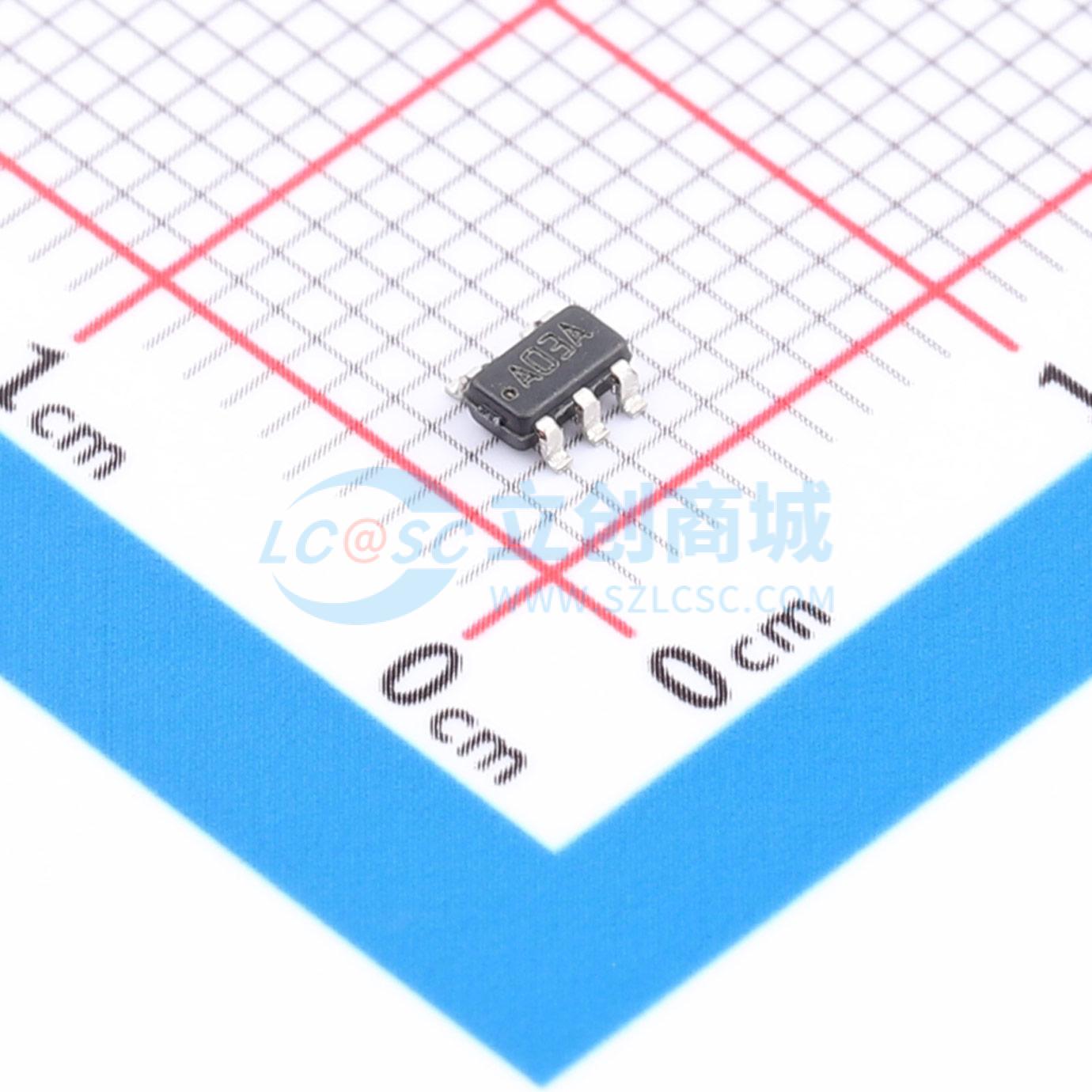

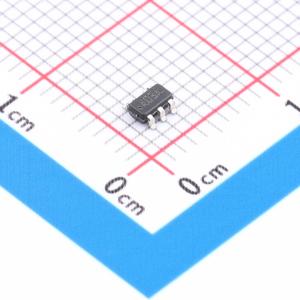

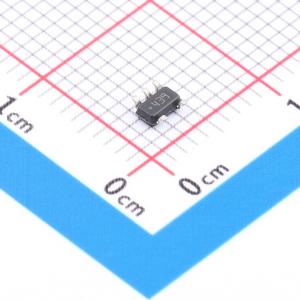

温馨提醒：图片仅供参考，商品以实物为准
LM7121IM5X/NOPB
LM7121IM5X/NOPB
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM7121 175MHz 低功耗电压反馈放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM7121IM5X/NOPB
- 商品编号
- C2059532
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 10V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | 105MHz | |
| 输入失调电压(Vos) | 15mV | |
| 压摆率(SR) | 520V/us | |
| 输入偏置电流(Ib) | 5.5uA | |
| 输入失调电流(Ios) | 7uA |
| 属性 | 参数值 | |
|---|---|---|
| 噪声密度(eN) | 17nV/√Hz@10kHz | |
| 共模抑制比(CMRR) | 65dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 5.1mA | |
| 输出电流 | - | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 5V~10V | |
| 双电源(Vee~Vcc) | -5V~5V |
商品概述
Easy to use Voltage Feedback Topology Stable with Unlimited Capacitive Loads Tiny SOT23 - 5 Package — Typical Circuit Layout Takes Half the Space Of SO - 8 Designs Unity Gain Frequency: 175 MHz Bandwidth (-3 dB, AV = +1, RL = 100Ω): 235 MHz Slew Rate: 1300 V/μs Supply Voltages: – SO - 8: 5 V to ±15 V – SOT23 - 5: 5 V to ±5 V Characterized for: +5 V, ±5 V, ±15 V Low Supply Current: 5.3 mA
商品特性
- Easy to use Voltage Feedback Topology
- Stable with Unlimited Capacitive Loads
- Tiny SOT23 - 5 Package — Typical Circuit Layout Takes Half the Space Of SO - 8 Designs
- Unity Gain Frequency: 175 MHz
- Bandwidth (-3 dB, AV = +1, RL = 100Ω): 235 MHz
- Slew Rate: 1300 V/μs
- Supply Voltages:
- SO - 8: 5 V to ±15 V
- SOT23 - 5: 5 V to ±5 V
- Characterized for: +5 V, ±5 V, ±15 V
- Low Supply Current: 5.3 mA
应用领域
- 视频和成像应用
- 便携式应用
- 扫描仪
- 彩色传真
- 数码复印机
- PC视频卡
- 电缆驱动器
- 数码相机
- ADC/DAC缓冲器
- 机顶盒
