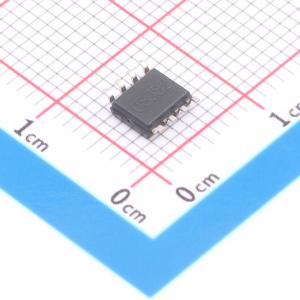

温馨提醒：图片仅供参考，商品以实物为准
THS4222DR
THS4222DR
- 描述
- THS4222 低失真高速轨到轨输出
- 品牌名称
- TI(德州仪器)
- 商品型号
- THS4222DR
- 商品编号
- C2059547
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.175克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 15V | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBP) | 120MHz | |
| 输入失调电压(Vos) | 10mV | |
| 输入失调电压温漂(Vos TC) | 20uV/℃ | |
| 压摆率(SR) | 975V/us | |
| 输入偏置电流(Ib) | 3uA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 500nA | |
| 噪声密度(eN) | 13nV/√Hz@1MHz | |
| 共模抑制比(CMRR) | 94dB | |
| 输入失调电流温漂(Ios TC) | 10nA/℃ | |
| 静态电流(Iq) | 18mA | |
| 输出电流 | 100mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 2.7V~15V | |
| 双电源(Vee~Vcc) | -7.5V~-1.35V；1.35V~7.5V |
商品特性
- 轨到轨输出摆幅 − V₀ = -4.8/4.8 (Rₗ = 2 kΩ)
- 高速 − 230 MHz带宽（−3 dB，G = 1）
- 压摆率975 V/μs
- 超低失真 − HD2 = -90 dBc（f = 5 MHz，Rₗ = 499 Ω）
- HD3 = -100 dBc（f = 5 MHz，Rₗ = 499 Ω）
- 高输出驱动，I₀ = 100 mA（典型值）
- 出色的视频性能 − 40 MHz带宽（0.1 dB，G = 2）
- 微分增益0.007%
- 微分相位0.007°
- 宽电源范围 − Vs = 3 V至15 V
- 掉电模式（THS4225/6）
- 提供评估模块
应用领域
- 低压模数转换器
- 前置放大器
- 有源滤波
- 视频应用
交货周期
订货7-9个工作日购买数量
(2500个/圆盘，最小起订量 1000 个)个
起订量：1000 个2500个/圆盘
