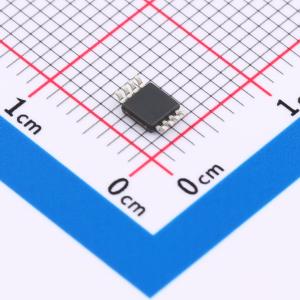

温馨提醒：图片仅供参考，商品以实物为准
LMH6655MMX/NOPB
单通道和双通道低功耗、250 MHz低噪声放大器
- 描述
- LMH6655 双通道、低功耗、250MHz、低噪声放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMH6655MMX/NOPB
- 商品编号
- C2059510
- 商品封装
- VSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.06克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 250MHz | |
| 输入失调电压(Vos) | 1mV | |
| 输入失调电压温漂(Vos TC) | 6uV/℃ | |
| 压摆率(SR) | 200V/us | |
| 输入偏置电流(Ib) | 5uA | |
| 输入失调电流(Ios) | 300nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 4.5nV/√Hz@0.1MHz | |
| 共模抑制比(CMRR) | 90dB | |
| 静态电流(Iq) | 4.5mA | |
| 输出电流 | 280mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | - | |
| 双电源电压(Vee~Vcc) | 2.5V~6V；-6V~-2.5V | |
| 功能特性 | 内置补偿 |
商品概述
LMH6654和LMH6655为单通道和双通道高速电压反馈放大器，可实现单位增益稳定工作，带宽为250 MHz。工作电源电压范围为±2.5V至±6V，每个通道仅消耗4.5mA电流。放大器具备极低电压噪声和宽输出摆幅，可最大化信噪比，具备真单电源工作能力，输入共模电压范围可延伸至负电源轨下方150mV，且在正电源轨1.3V以内。兼具高速与低功耗特性，适用于对功耗有较高要求的应用。LMH6654采用5引脚SOT-23封装和8引脚SOIC封装，LMH6655采用8引脚VSSOP封装和8引脚SOIC封装，采用互补双极性工艺制造。
商品特性
- 采用电压反馈架构
- 单位增益带宽为250 MHz
- 电源电压范围为±2.5V~±6V
- 压摆率为200 V/μs
- 每通道电源电流为4.5mA
- 输入共模电压范围为-5.15V~+3.7V
- 负载为100Ω时输出电压摆幅为-3.6V~3.4V
- 输入电压噪声为4.5nV/√Hz
- 输入电流噪声为1.7pA/√Hz
- 达到0.01精度的建立时间为25 ns
- 输出摆幅宽，可提升信噪比
- 具备真单电源工作能力
- 兼具高速与低功耗特性
应用领域
- ADC驱动
- 消费类视频
- 有源滤波器
- 脉冲延迟电路
- xDSL接收器
- 前置放大器
- 便携式高速应用
