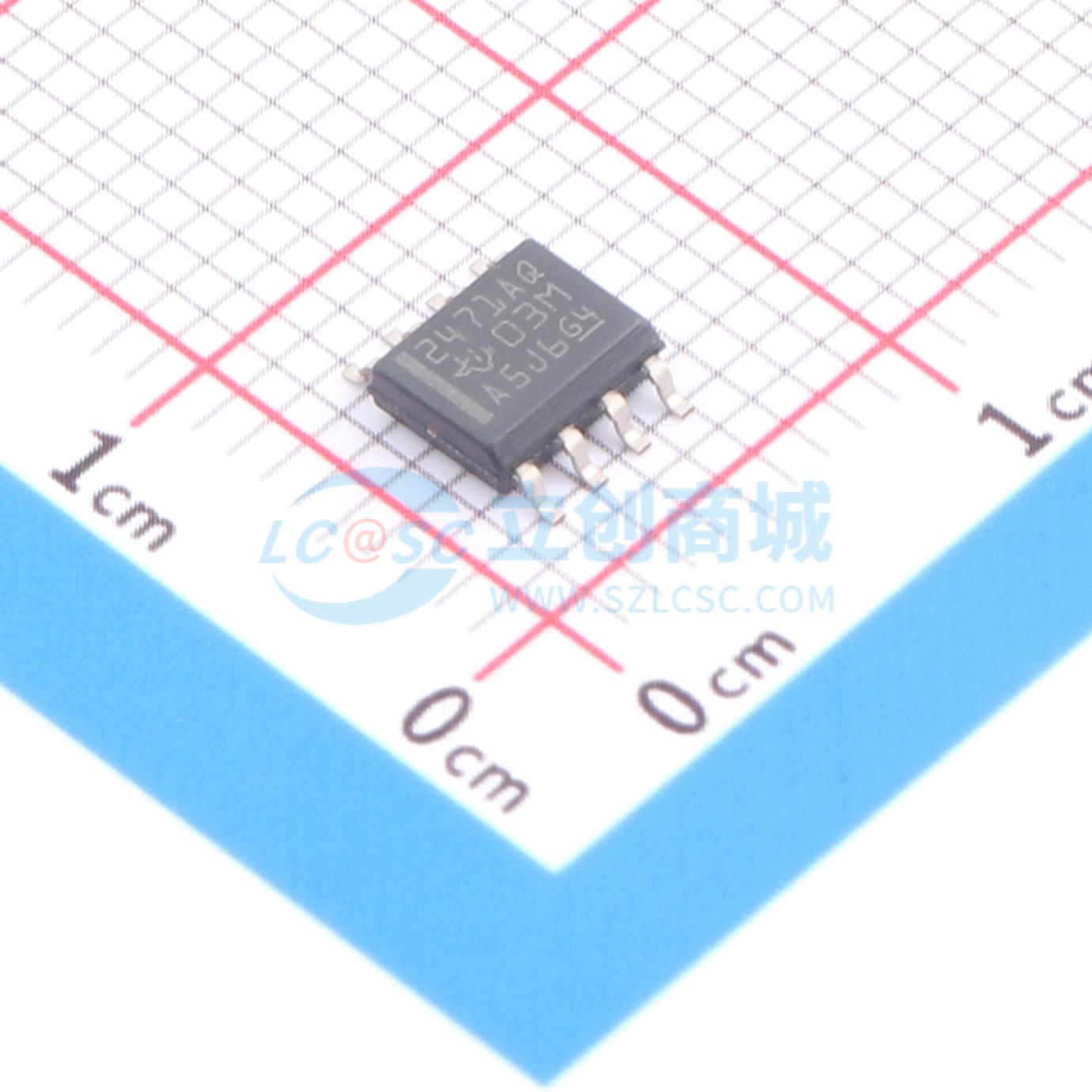

温馨提醒：图片仅供参考，商品以实物为准
TLV2471AQDRG4Q1
TLV2471AQDRG4Q1
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TLV2471A-Q1 汽车级、单路、6V、2.8MHz、1.6mV 失调电压、RRIO 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV2471AQDRG4Q1
- 商品编号
- C2059294
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.45克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 2.8MHz | |
| 输入失调电压(Vos) | 250uV | |
| 输入失调电压温漂(Vos TC) | 400nV/℃ | |
| 压摆率(SR) | 1.5V/us | |
| 输入偏置电流(Ib) | 2.5pA | |
| 输入失调电流(Ios) | 1.5pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 15nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 78dB | |
| 静态电流(Iq) | 600uA | |
| 输出电流 | 35mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 2.7V~6V | |
| 双电源电压(Vee~Vcc) | 1.35V~3V；-3V~-1.35V | |
| 功能特性 | - |
商品概述
TLV247x是一系列CMOS轨到轨输入输出运算放大器，在电源电流与交流性能之间实现了新的性能水平。该器件每通道仅消耗600μA电流，同时可提供2.8MHz的增益带宽积。除提升了交流性能外，该放大器还具备高输出驱动能力，解决了传统微功率运算放大器的主要缺点。该器件的输入和输出均可实现轨到轨摆动，可提升低压应用的动态范围。该系列产品在3V和5V电源下，-40℃到125℃温度范围内完全符合规格要求。
商品特性
- 符合汽车应用要求
- ESD防护能力超过2000V，采用机器模型测试时结果超过200V，测试条件为C=200pF，R=0
- 采用CMOS工艺，支持轨到轨输入输出
- 输入偏置电流为2.5pA
- 每通道电源电流为600μA
- 增益带宽积为2.8MHz
- 具备高输出驱动能力，带10mA负载时输出可摆动至距各电源轨180mV范围内；非轨到轨输出应用中，距电源轨500mV时可输出±35mA电流
- 输入失调电压典型值为250μV
- 电源电压范围为2.7V~6V
- 最大电源电压为7V，差分输入电压范围为±VDD
- 工作自由空气温度范围为-40℃~125℃
- 最高结温为150℃，存储温度范围为-65℃~150℃
- 引脚距壳体1.6mm位置可承受260℃温度，持续时间10秒
应用领域
- 传感器接口
- 便携式医疗设备
- 数据采集电路
