TLE2141-Q1是一款高性能、内部补偿运算放大器，使用互补双极Excalibur工艺制造，是标准工业产品的引脚兼容升级产品。该设计包含一个输入级，可同时实现含有一个10 Hz 1/f弯曲的10.5 nV/√Hz的低音频频带噪音和典型负载高达800 pF的对称40 V/μs转换率，这引起的低失真和高功率带宽在高保真音频应用中非常重要。达到具有2-kΩ/100-pF负载的10-V阶跃0.1%的340 ns快速建立时间在快速致动器/定位驱动器中十分有用，在相似的测试环境下，达到0.01%的建立时间是400 ns。虽然6-MHz带宽减少至高负载电平时的1.8 MHz，此器件在电容负载高达10 nF时，仍保持稳定。例如，TLE2141-Q1用于低固定偏差采样保持电路和长电缆的直接缓冲，包括4-mA至20-mA电流环路。此特别设计也显示了一个改进了的对内在集成电路组件不匹配时的不敏感性，这一点可由一个最大500-μV偏移电压和1.7-μV/°C典型电压漂移来得以证明。最小共模抑制比和电源电压抑制比分别为85 dB和90 dB。在电压范围为±2 V至±22 V时，器件性能与电源电压无关。虽然过多的输入电流可能从每个超过较低共模输入范围的输入中流出，输入可在不导致相位反转的情况下，工作在VCC- - 0.3 V至VCC+ - 1.8 V的电压范围内。在轻电流负载条件下，该全-npn输出级提供一个VCC- - 0.1 V至VCC+ - 1 V的接近轨到轨的输出摆幅。由于输出电流是内部有限的，此器件能够为任一电源保持短接，但是必须小心以保证不超过最大封装功率耗散。 TLE2141-Q1也可被用于比较器。在不对器件造成损害的情况下，VCC±的差分输入可被保持。含有TTL电源电平的开环传播延迟典型值为200 ns。当该器件驱动电压超过建议输出电压摆幅限制的时候，会给出一个正常指示来标示输出级饱和恢复。 TLE2141-Q1采用工业标准8-引脚封装。该器件工作温度范围-40°C至125°C。

	属性	参数值
	商品目录	运算放大器
	放大器数	单路
	最大电源宽度(Vdd-Vss)	44V
	轨到轨	-
	增益带宽积(GBP)	5.9MHz
	输入失调电压(Vos)	225uV
	输入失调电压温漂(Vos TC)	1.7uV/℃
	压摆率(SR)	45V/us
	输入偏置电流(Ib)	800nA

	属性	参数值
	输入失调电流(Ios)	8nA
	噪声密度(eN)	10.5nV/√Hz@1kHz
	共模抑制比(CMRR)	118dB
	输入失调电流温漂(Ios TC)	-
	静态电流(Iq)	4.5mA
	输出电流	20mA
	工作温度	-40℃~+125℃
	单电源	44V
	双电源(Vee~Vcc)	-22V~-2V；2V~22V

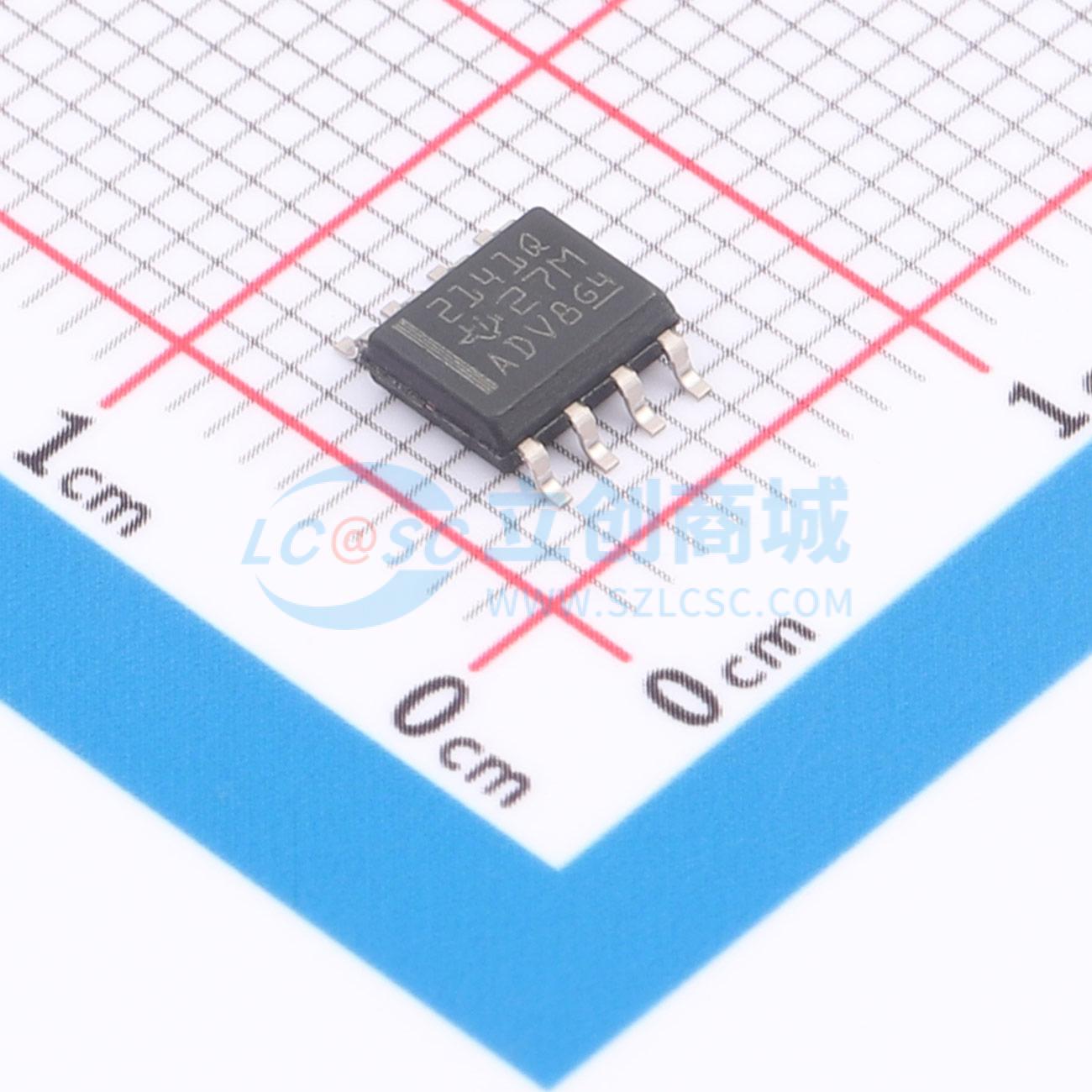

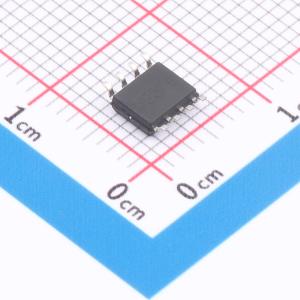

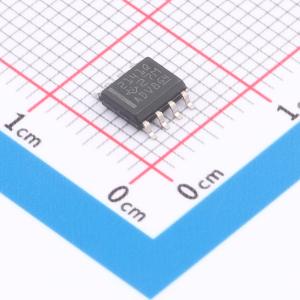

TLE2141QDRQ1
