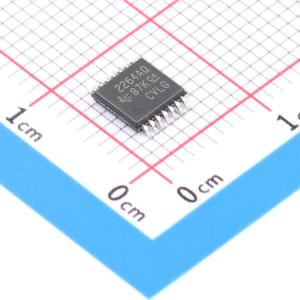

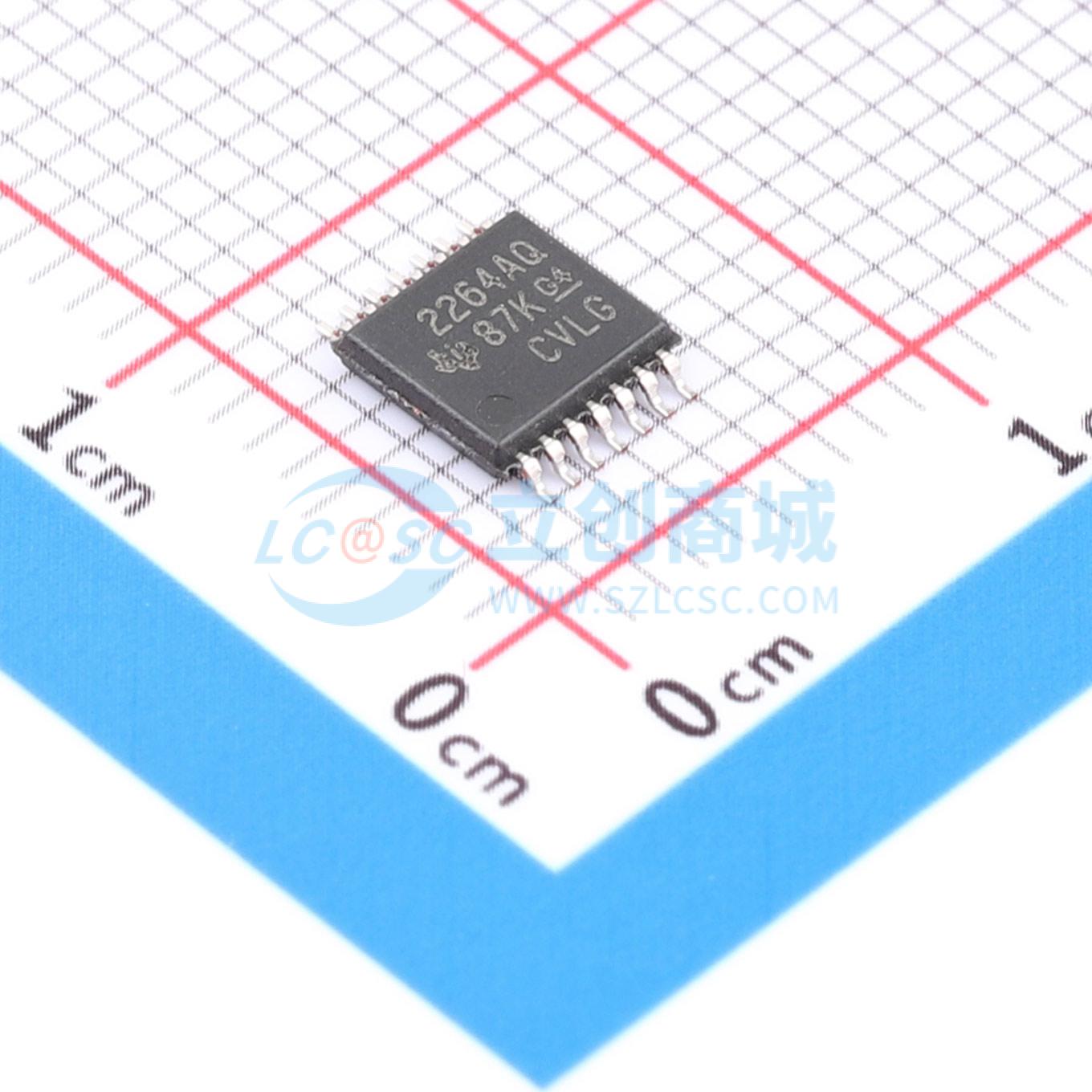

TLC2264AQPWRQ1
TLC2264AQPWRQ1
- 描述
- TLC2264A-Q1 汽车类轨到轨极低功耗运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLC2264AQPWRQ1
- 商品编号
- C2059262
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.204克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 四路 | |
| 最大电源宽度(Vdd-Vss) | 16V | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBP) | 710kHz | |
| 输入失调电压(Vos) | 950uV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 550V/ms | |
| 输入偏置电流(Ib) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 0.5pA | |
| 噪声密度(eN) | 12nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 83dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 800uA | |
| 输出电流 | - | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.2V~8V | |
| 双电源(Vee~Vcc) | -8V~-2.2V；2.2V~8V |
商品概述
TLC2262和TLC2264分别为双路和四路运算放大器。这两款器件均具备轨到轨输出性能，可在单电源或双电源应用中增加动态范围。TLC226x系列在微功耗的TLC225x系列和交流性能出色的TLC227x系列之间取得了平衡。它的供电电流低，适用于电池供电应用，同时也具备满足相关应用需求的交流性能。与前代CMOS放大器相比，其噪声性能有了显著改善。
TLC226x具有高输入阻抗和低噪声特性，非常适合对压电换能器等高阻抗源进行小信号调理。由于其微功耗水平，这些器件在手持监测和遥感应用中表现出色。此外，单电源或双电源下的轨到轨输出特性，使其成为与模数转换器（ADC）接口时的理想选择。对于精密应用，可选用TLC226xA系列，其最大输入失调电压为950 μV。该系列在5 V和±5 V电源下进行了全面特性测试。
在标准设计中，TLC2262/4也是TLC27M2/L4或TS27M2/L4的理想升级产品。它们提供了更大的输出动态范围、更低的噪声电压和更低的输入失调电压。这些增强的特性使其能够应用于更广泛的领域。对于需要更高输出驱动能力和更宽输入电压范围的应用，请参考TLV2432和TLV2442。如果您的设计需要单路运算放大器，请参考TLV2211/21/31系列。这些器件是采用SOT - 23封装的单轨到轨运算放大器。其体积小、功耗低，非常适合用于高密度、电池供电的设备。
商品特性
- 符合汽车应用标准，具备ESD保护
- 按照MIL - STD - 883方法3015测试，超过2000 V
- 采用机器模型（τ(C = 200 pF, R = 0)）测试，超过200 V
- 输出摆幅涵盖两个电源轨
- 低噪声……在1 kHz时典型值为12 nV/√Hz
- 低输入偏置电流……典型值为1 pA
- 全面规定了单电源和双电源工作条件
- 低功耗……最大500 μA
- 共模输入电压范围包含负电源轨
- 在TA = 25°C时，最大输入失调电压为950 μV（TLC2262A）
- 包含宏模型
- 是TS27M2/M4和TLC27M2/M4的性能升级版
