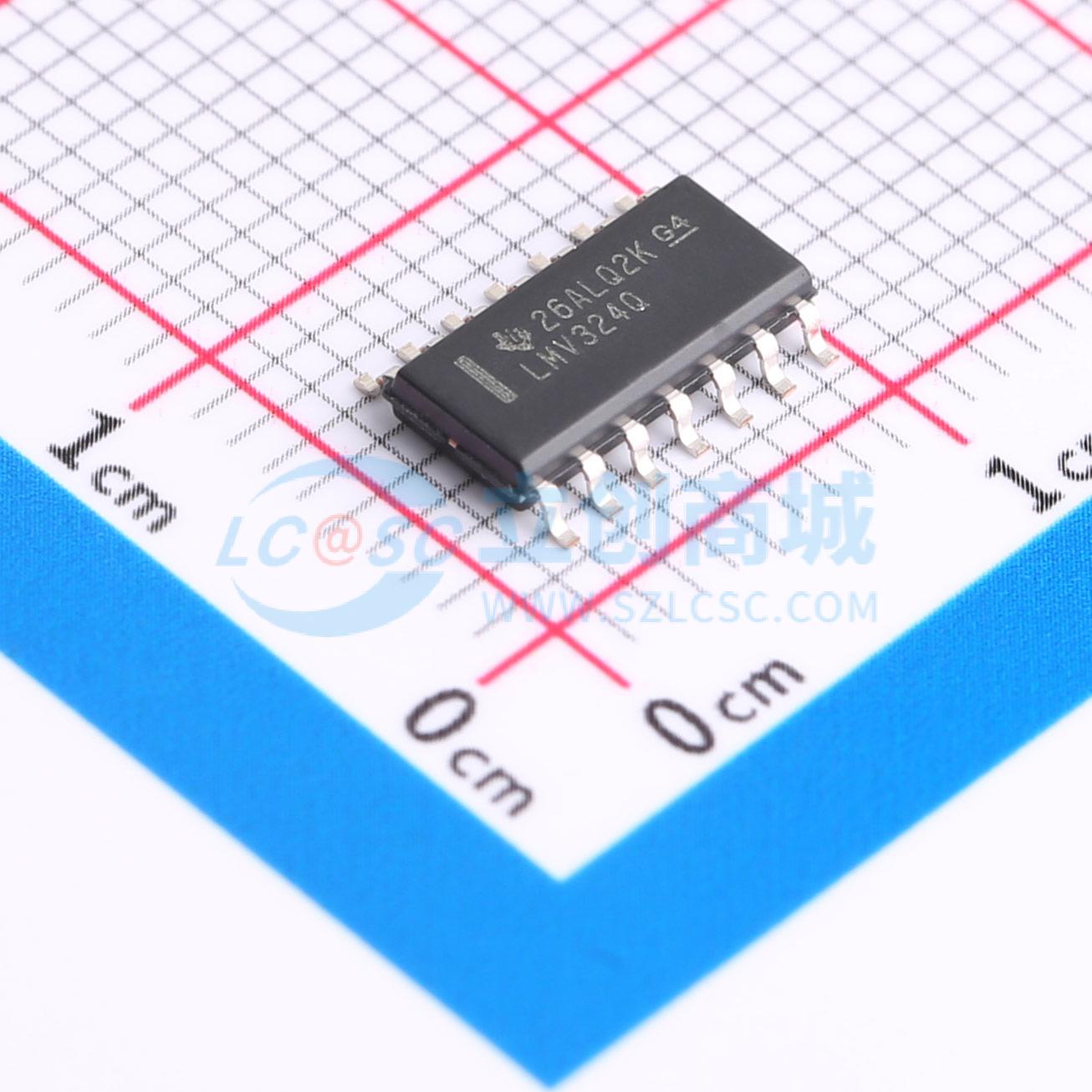

温馨提醒：图片仅供参考，商品以实物为准
LMV324QDR
LMV3xx 低电压轨到轨输出运算放大器
- 描述
- LMV324 四通道、5.5V、1MHz、RRO 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMV324QDR
- 商品编号
- C2058856
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 4 | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBW) | 1MHz | |
| 输入失调电压(Vos) | 1.7mV | |
| 输入失调电压温漂(Vos TC) | 5uV/℃ | |
| 压摆率(SR) | 1V/us | |
| 输入偏置电流(Ib) | 11nA | |
| 输入失调电流(Ios) | 50nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 46nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 63dB | |
| 静态电流(Iq) | 410uA | |
| 输出电流 | 40mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 2.7V~5.5V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | 使能/关断功能 |
商品概述
LMV321、LMV358和LMV324分别是单通道、双通道和四通道低压运算放大器，工作电压范围为2.7V至5.5V，具有轨到轨输出摆幅，适用于需要低工作电压、节省空间的应用场景，封装尺寸可缩减至DBV SOT-23封装尺寸的一半，性能规格可达到或超过工作电压范围5V至30V的同类运算放大器产品。
商品特性
- 支持2.7V和5V工作性能
- 运行温度范围为-40℃至+125℃
- 无交叉失真
- 具备低电源电流，其中LMV321典型值为130μA，LMV358典型值为210μA，LMV324典型值为410μA
- 具备轨到轨输出摆幅
- ESD保护性能超过JESD 22规范要求
- 可满足2000V人体放电模型、1000V充电器件模型要求
应用领域
- 台式计算机
- 暖通空调
- 交流感应电机控制
- 上网本
- 便携式媒体播放器
- 电信直流/直流电源模块
- 专业混音器
- 冰箱
- 洗衣机
