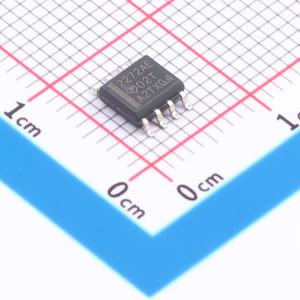

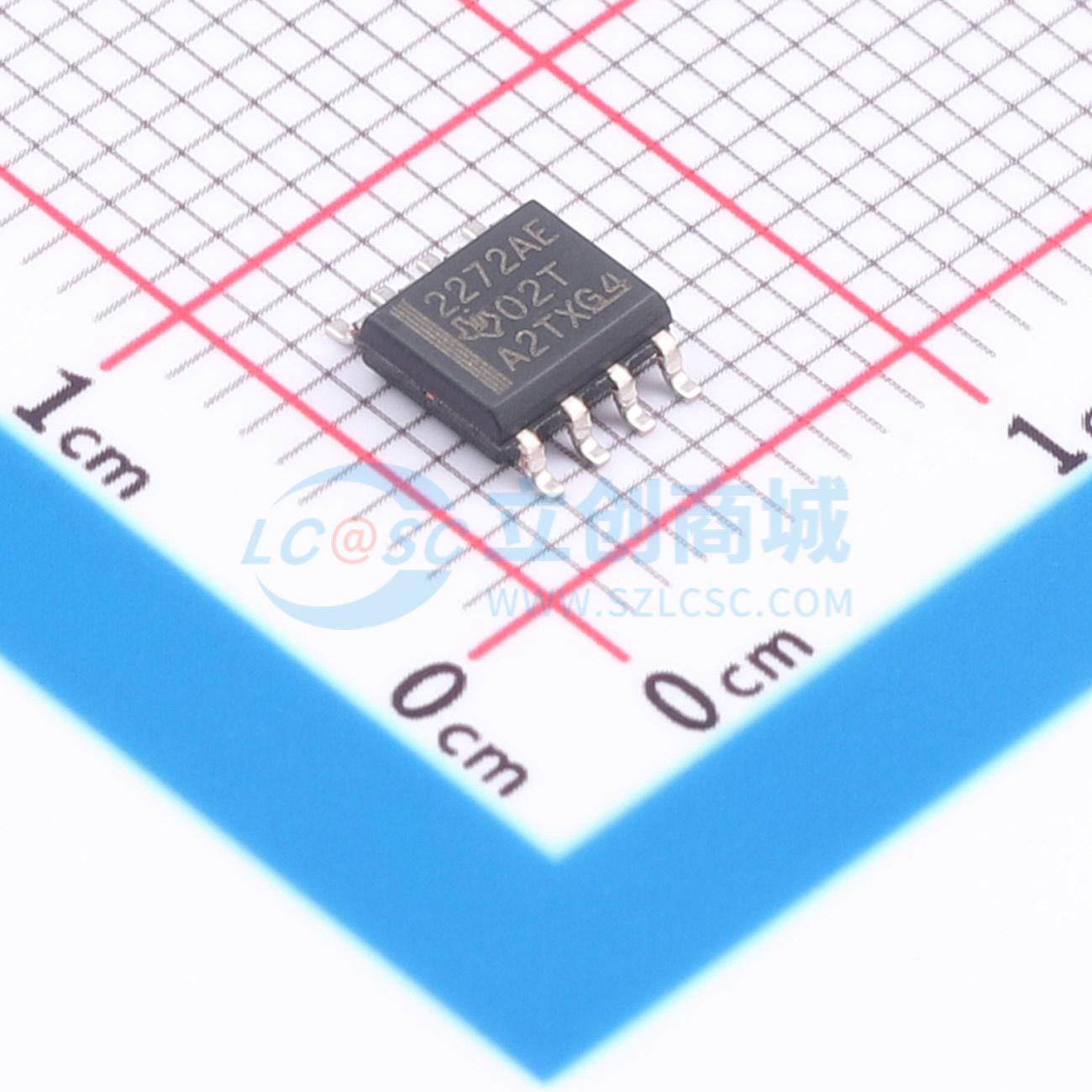

温馨提醒：图片仅供参考，商品以实物为准
TLC2272AMDREP
TLC2272AMDREP
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLC2272A-EP 增强型产品高级 Lincmos(Tm) 轨到轨双路运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLC2272AMDREP
- 商品编号
- C2058886
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.175克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 16V | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBP) | 2.18MHz | |
| 输入失调电压(Vos) | 950uV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 3.6V/us | |
| 输入偏置电流(Ib) | 60pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 60pA | |
| 噪声密度(eN) | 9nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 75dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 2.2mA | |
| 输出电流 | 5mA | |
| 工作温度 | -55℃~+125℃ | |
| 单电源 | 2.2V~5V | |
| 双电源(Vee~Vcc) | 2.2V~8V；-8V~-2.2V |
商品概述
TLC2272A和TLC2274A分别为双运放和四运放。在单电源或双电源应用中，这两款器件均具备轨到轨输出性能，可增加动态范围。TLC227xA系列提供2 MHz带宽和3 V/μs压摆率，适用于高速应用。与现有的CMOS运算放大器相比，这些器件在交流性能相当的同时，具有更低的噪声、输入失调电压和功耗。TLC227xA的噪声电压为0 nV/√Hz，比同类解决方案低两倍。 TLC227xA具有高输入阻抗和低噪声特性，非常适合对压电换能器等高阻抗源进行小信号调理。由于其微功耗特性，这些器件在手持监测和遥感应用中表现出色。此外，轨到轨输出特性使其在单电源或双电源应用中，成为与模数转换器（ADC）接口的理想选择。对于精密应用，TLC227xA系列的最大输入失调电压为950 μV。该系列在5 V和±5 V电源下进行了全面特性测试。 在标准设计中，TLC2272/4也是TLC272/4或TS272/4的理想升级产品。它们提供更大的输出动态范围、更低的噪声电压和更低的输入失调电压。这些增强特性使其可应用于更广泛的领域。
商品特性
- 受控基线 - 单一组装/测试地点、单一制造地点
- 扩展温度性能范围为 -55°C至125°C
- 增强型制造资源缩减（DMS）支持
- 增强型产品变更通知
- 合格认证
- 输出摆幅涵盖两个电源轨
- 低噪声……在f = 1 kHz时典型值为9 nV/√Hz
- 低输入偏置电流……典型值为1 pA
- 针对单电源和双电源工作模式进行全面规格定义
- 共模输入电压范围包含负电源轨
- 高增益带宽……典型值为2.2 MHz
- 高压摆率……典型值为3.6 V/μs
- 低输入失调电压……在TA = 25°C时最大值为950 μV
- 包含宏模型
- 是TS272、TS274、TLC272和TLC274的性能升级版
