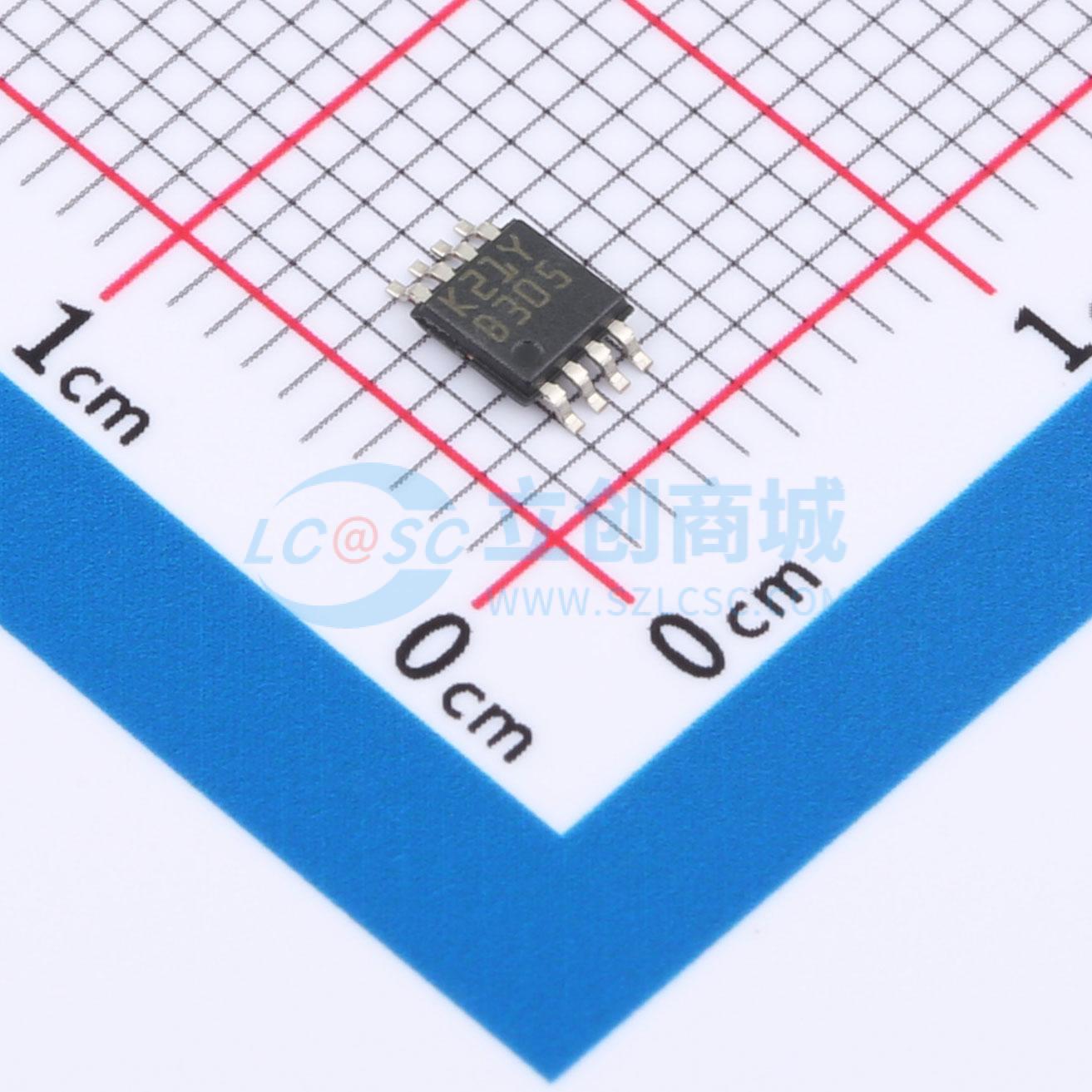

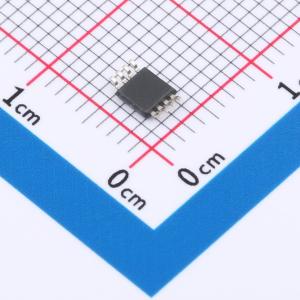

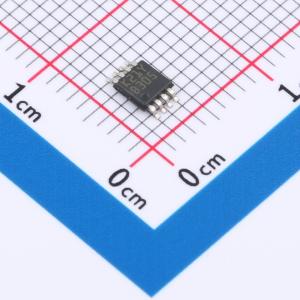

温馨提醒：图片仅供参考，商品以实物为准
TSB7192IYST
高精度22 Mhz - RRIO - 36 V BiCMOS运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 高精度22 Mhz - RR IO - 36 V BiCMOS运算放大器
- 品牌名称
- ST(意法半导体)
- 商品型号
- TSB7192IYST
- 商品编号
- C2058862
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.066667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 双路 | |
| 增益带宽积(GBP) | 22MHz | |
| 输入偏置电流(Ib) | 300nA | |
| 输入失调电压(Vos) | 300uV | |
| 共模抑制比(CMRR) | 130dB | |
| 压摆率(SR) | 12V/us | |
| 输出电流 | 25mA | |
| 轨到轨 | 轨到轨输入,轨到轨输出 |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 2.8uV/℃ | |
| 静态电流(Iq) | 1.8mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.7V~36V | |
| 双电源(Vee ~ Vcc) | -18V~-1.35V；1.35V~18V | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 噪声密度(eN) | 12nV/√Hz@10kHz | |
| 输入失调电流(Ios) | 10nA |
商品概述
TSB7191、TSB7191A、TSB7192和TSB7192A 22 MHz带宽放大器具备轨到轨输入和输出特性，可保证在+2.7 V至+36 V单电源以及±1.35 V至±18 V双电源下工作。 这些放大器的优势在于提供了较宽的电源电压范围，且在25 °C时最大输入失调电压仅为300 μV。 宽带宽、压摆率、低噪声、轨到轨能力和高精度的结合，使TSB7191、TSB7191A、TSB7192和TSB7192A适用于多种应用，如滤波器、电源和电机控制、执行器驱动、霍尔效应传感器和电阻式传感器。
商品特性
- 轨到轨输入和输出
- 低失调电压：最大300 μV
- 宽电源电压范围：2.7 V至36 V
- 增益带宽积：22 MHz
- 压摆率：12 V/µs
- 低噪声：12 nV/√Hz
- 增益+10/-9时稳定
- 集成EMI滤波器
- 2 kV HBM ESD耐受能力
- 扩展温度范围：-40 °C至+125 °C
- 提供汽车级产品
应用领域
- 高端和低端电流检测
- 霍尔效应传感器
- 数据采集和仪器仪表
- 测试和测量设备
- 电机控制
- 工业过程控制
- 应变计
