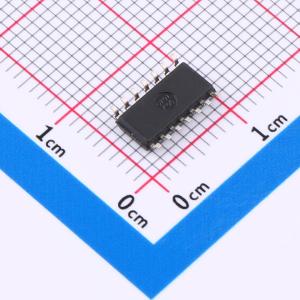

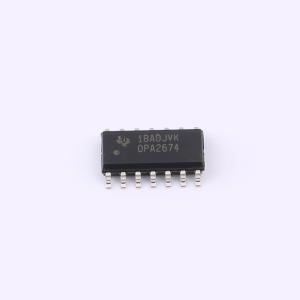

OPA2674I-14DR
OPA2674I 14DR
- 描述
- OPA2674 具有电流限制功能的双路宽带、高输出电流放大器和 DSL/PLC 线路驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA2674I-14DR
- 商品编号
- C2058486
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.41克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 220MHz | |
| 输入失调电压(Vos) | 4.5mV | |
| 输入失调电压温漂(Vos TC) | 10uV/℃ | |
| 压摆率(SR) | 2V/ns | |
| 输入偏置电流(Ib) | 30uA | |
| 输入失调电流(Ios) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 2nV/√Hz@1MHz | |
| 共模抑制比(CMRR) | 51dB | |
| 静态电流(Iq) | 19.2mA | |
| 输出电流 | 380mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | - | |
| 双电源电压(Vee~Vcc) | -6V~6V | |
| 功能特性 | 使能/关断功能；内置补偿 |
商品概述
OPA2674是一款双路宽带高输出电流带电流限制的运算放大器，可提供xDSL和电力线调制解调器驱动应用所需的高输出电流与低失真性能。采用单+12V电源工作时，单通道静态电流仅9mA，可输出500mA输出电流，可满足ADSL CPE应用要求，最小输出电流可达380mA（+25℃最小值），谐波失真低。差分驱动应用中，满速率ADSL峰值上行功率电平下失真低于-85dBc，200MHz带宽可满足VDSL线路驱动应用要求。SO-14封装版本内置功率控制功能，通过两条逻辑控制线可实现四种静态功率设置，包括全功率、短回路功率削减、无信号传输但保持线路匹配的空闲状态、输出高阻抗的关断状态，可降低系统功耗。该器件可在±6V电源下工作（适配+12V工作），也支持单+5V电源或双±5V电源工作，在视频应用中可凭借高输出电流驱动最多10路并行15Ω视频负载，非线性度低于0.1%/0.1°dG/dP。
商品特性
- 支持宽带+12V工作，增益为+4时带宽220MHz
- 单位增益稳定，增益为+1时带宽250MHz
- 最大输出电流可达500mA
- 输出电压摆幅为10Vpp
- 压摆率可达2000V/μs
- 电源电流低，总电源电流18mA
- 仅SO-14封装具备灵活功率控制功能
- 自带输出电流限制，限制值为±800mA
- 单通道静态电流仅9mA/ch
- 支持多种供电方式，可适配±6V供电、单+5V供电、双±5V供电
- SO-14封装可通过逻辑控制设置四种静态功率档位，适配不同工作场景降低功耗
- 谐波失真低，满足高速线路驱动的失真要求
- 非线性度低，适合多负载视频驱动
应用领域
- 电力线调制解调器
- xDSL线路驱动器
- 电缆调制解调器驱动器
- 匹配I/Q通道放大器
- 宽带视频线路驱动器
- ARB线路驱动器
- 高容性负载驱动器
- VDSL线路驱动器
- 视频驱动应用
